Bristol Beaufighter - Страница 9
Beaufighter Mk IF экспериментальный с разнесенным оперением
Beaufighter Mk IF 1-й серии
Beaufighter Mk IF 1-й серии с радаром Al Mk IV
Beaufighter Mk IF 1-й серии с радаром Al Mk IV хвостовое колесо неубираемое
Beaufighter Mk IF средних серий
Beaufighter Mk IF поздних серий на воздухозаборниках карбюраторов стоят противопылевые фильтры
Beaufighter Mk IFpaHHnx серий выхлопные патрубки без плямягасителей
Beaufighter Mk ^ранних серий кабина наблюдателя доработана для монтажа пулемета
Beaufighter Mk IF поздних серий с филтрами на воздухозаборниках
Beaufighter Mk IF №T3032 с двигателями RR Merlin X, январь 1942 r.
Beaufighter Mk IF №T3032 в поздней конфигурации
Beaufighter Mk II прототип №R2061 с двигателями Роллс-Ройс Exe
Beaufighter Mk II прототип №T3177 с двигателями Роллс-Ройс Griffon и четырехлопастными винтами
Beaufighter Mk IIF – модифицированный Mk IF: камера за кабиной, измененный хвост, мачта антенны отсутствует
Beaufighter Mk IIF ранних серий
Beaufighter Mk IIF поздних серий
Beaufighter Mk IIF последних серий антенна радара Al Mk IV удалена

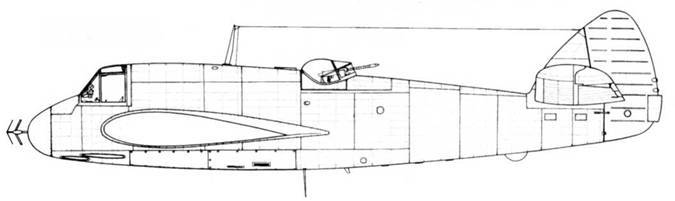

Beaufighter Mk V первый прототип с турелью Boulton-Paul
Beaufighter Mk VIF ранних серий
Beaufighter Mk VIF с радаром ASV
Beaufighter Mk VIF с радаром Al Mk IV

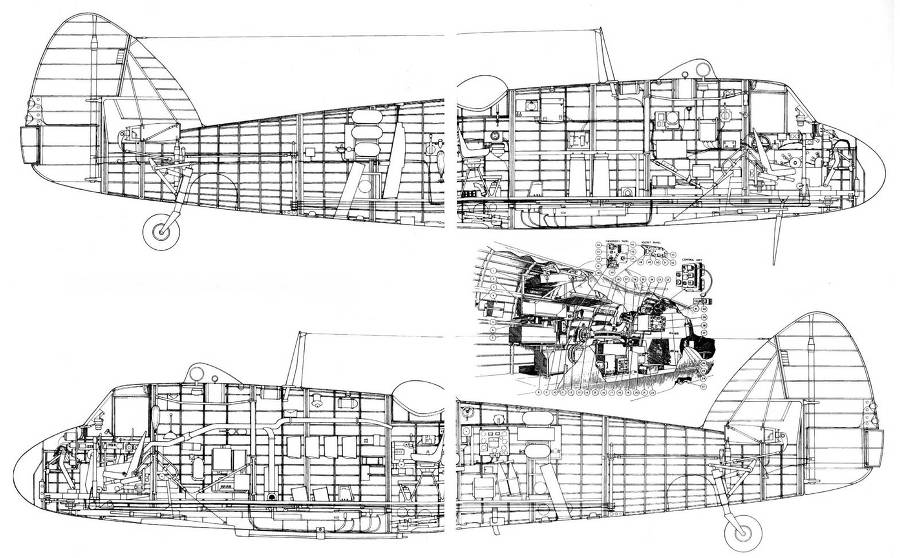

Компоновочная схема Beaufighter Mk VIC Размещение радиооборудования в хвосте фюзеляжа
Beaufighter Mk VIF одна из первых машин с радаром Al Mk VIII
Beaufighter Mk VIF средних серий
Двигатель Hercules VI, установленный на «Бьюфаитере» Mk V1C
Хвостовой эвакуационный люк Mk IC/F и Mk VIC/F
Кресло пилота Mk IC/F и Mk VIC/F

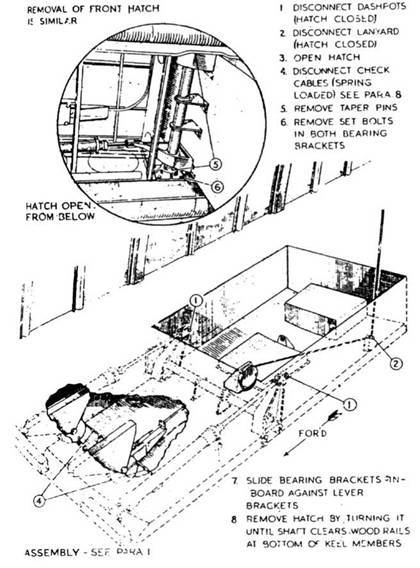

Люк наблюдателя на Mk IC/F и Mk VIC/F

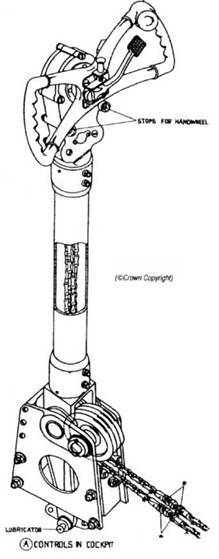

Control column
Хвостовая стойка шасси
Стойка основного шасси
Конструкция ниши основного шасси

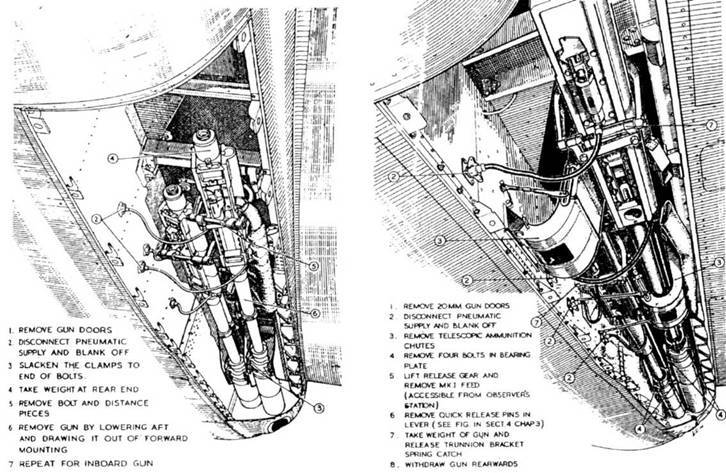

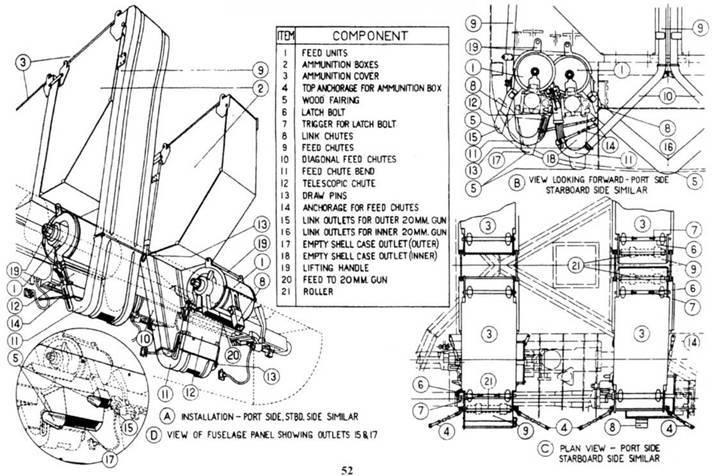

Установка пушек, вид с патронными ящиками и без
Установка пулеметов в крыле
Конструкция крыла TF Mk X

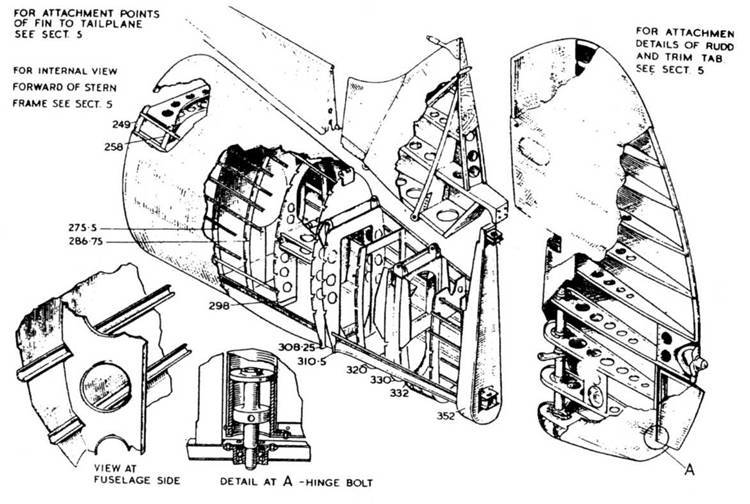

Конструкция хвостовой части фюзеляжа TF Mk X

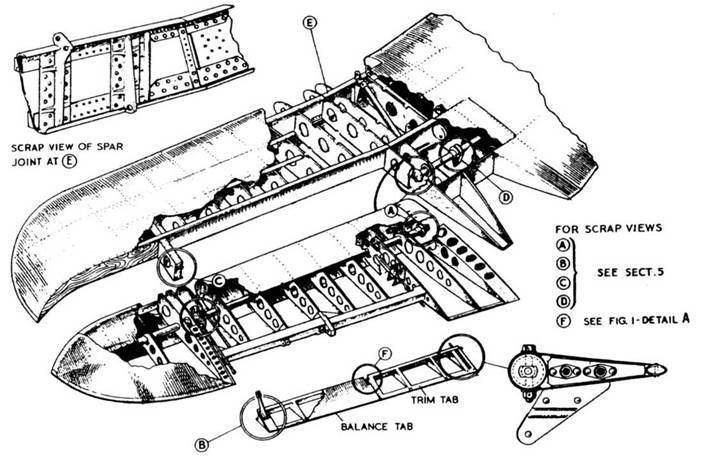

Конструкция стабилизатора TF Mk X
Подвесной
топливный бак TF Mk X

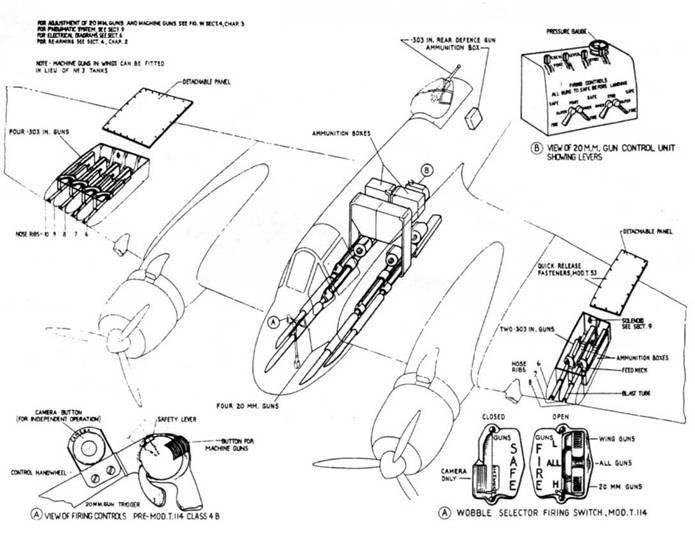

Размещение пушек и пулеметов на TF Mk X
Размещение пушек на TF Mk X
