BPwin и Erwin. CASE-средства для разработки информационных систем - Страница 2

На основе модели BPwin можно построить модель данных. Для построения модели данных PLATINUM technology предлагает мощный и удобный инструмент - ERwin. Хотя процесс преобразования модели BPwin в модель данных, плохо формализуется и поэтому полностью не автоматизирован, PLATINUM technology предлагает удобный инструмент для облегчения построения модели данных на основе функциональной модели - механизм двунаправленной связи BPwin - ERwin (стрелка 1 рис. 1). ERwin имеет два уровня представления модели - логический и физический. На логическом уровне данные не связаны с конкретной СУБД, поэтому могут быть наглядно представлены даже для неспециалистов. Физический уровень данных - это по существу отображение системного каталога, который зависит от конкретной реализации СУБД. ERwin позволяет проводить процессы прямого и обратного проектирования БД (стрелка 2 рис. 1). Это означает, что по модели данных можно сгенерировать схему БД или автоматически создать модель данных на основе информации системного каталога. Кроме того, ERwin позволяет выравнивать модель и содержимое системного каталога после редактирования того либо другого. ERwin интегрируется с популярными средствами разработки клиентской части - PowerBuilder, Visual Basic, Delphi (стрелка 3 рис. 1), что позволяет автоматически генерировать код приложения, который полностью готов к компиляции и выполнению (стрелка 4 рис. 1). Для разных сред разработки реализована различная техника кодогенерации. Код для PowerBuilder генерируется непосредственно в среде ERwin, код для Visual Basic - с помощью add-in компонентов и библиотек, подключаемых в проект Visual Basic. ERwin не поддерживает непосредственно кодогенерацию для Delphi. Код клиентского приложения для Delphi на основе модели данных ERwin можно сгенерировать с помощью MetaBASE - продукта фирмы gs-soft (http://www.gs-soft.com).

Создание современных ИС, основанных на широком использовании распределенных вычислений, объединении традиционных и новейших информационных технологий, требует тесного взаимодействия всех участников проекта: менеджеров, бизнес-аналитиков и системных аналитиков, администраторов БД, разработчиков. Для этого использующиеся на разных этапах и разными специалистами средства моделирования и разработки должны быть объединены общей системой организации совместной работы. Фирма PLATINUM technology предлагает систему Model Mart - хранилище моделей, к которому открыт доступ для участников проекта создания ИС (стрелка 5 рис. 1). Model Mart удовлетворяет всем требованиям, предъявляемым к средствам разработки крупных ИС, а именно:

1. Совместное моделирование. Каждый участник проекта имеет инструмент поиска и доступа к интересующей его модели в любое время. При совместной работе используются три режима: незащищенный, защищенный и режим просмотра. В режиме просмотра запрещается любое изменение моделей. В защищенном режиме модель, с которой работает один пользователь, не может быть изменена другими пользователями. В незащищенном режиме пользователи могут работать с общими моделями в реальном масштабе времени. Возникающие при этом конфликты разрешаются при помощи специального модуля - Intelligent Conflict Resolution (ICR). В дополнение к стандартным средствам организации совместной работы Model Mart позволяет сохранять множество версий, снабженных аннотациями, с последующим сравнением предыдущих и новых версий. При необходимости возможен возврат к предыдущим версиям.

2. Создание библиотек решений. Model Mart позволяет формировать библиотеки стандартных решений, включающие наиболее удачные фрагменты реализованных проектов, накапливать и использовать типовые модели, объединяя их при необходимости "сборки" больших систем. На основе существующих БД с помощью ERwin возможно восстановление моделей (обратное проектирование), которые в процессе анализа пригодности их для новой системы могут объединяться с типовыми моделями из библиотек моделей.

3. Управление доступом. Для каждого участника проекта определяются права доступа, в соответствии с которыми они получают возможность работать только с определенными моделями. Права доступа могут быть определены как для групп, так и для отдельных участников проекта. Роль специалистов, участвующих в различных проектах, может меняться, поэтому в Model Mart можно определять права доступа и управлять правами доступа участников проекта к библиотекам, моделям и даже к специфическим областям модели.

4. Архитектура Model Mart. Model Mart реализована на архитектуре клиент - сервер. В качестве платформы реализации хранилища выбраны РСУБД Sybase, Microsoft SQL Server, Informix и Oracle. Клиентскими приложениями являются ERwin З.х и BPwin 2.x. В Model Mart реализован доступ к хранилищу моделей через API, что позволяет постоянно наращивать возможности интегрированной среды путем включения новых инструментов моделирования и анализа.

Как было указано выше (см. п. С), при разработке крупных проектов критичным становится время реализации проекта. Одним из решений проблемы может стать автоматическая генерация кода приложения (клиентской части) CASE-средствами на основе модели предметной области. Хотя ERwin решает эту задачу, код генерируется на основе модели IDEF1X, т. е. фактически на основе реляционной модели данных, которая непосредственно не содержит информации о бизнес-процессах. Как следствие этого сгенерированный код не может полностью обеспечить функциональность приложения со сложной бизнес-логикой. Объектно-ориентированное проектирование - альтернативная технология кодогенерации, которая лишена этого недостатка.

Существует несколько CASE-средств, поддерживающих языки объектно-ориентированного проектирования, в том числе ставший в последнее время стандартом UML. Наиболее известными являются PLATINUM Paradigm Plus фирмы PLATINUM technology и выпущенный фирмой Rational Software (http://www.rational.com) программный пакет Rational Rose. Эти инструменты позволяют строить объектные модели в различных нотациях (ОМТ, UML, Буч и др.) и генерировать на основе полученной модели приложения на языках программирования C++, Visual Basic, Power Builder, Java, Ada, Smalltalk и др. Поскольку генерация кода реализована на основе знаний предметной области, а не на основе реляционной структуры данных, полученный код более полно отражает бизнес-логику. Rational Rose и Paradigm Plus поддерживают не только прямую генерацию кода, но и обратное проектирование, т. е. создание объектной модели по исходному коду приложения (стрелка 6 рис. 1).

В гл. 5 в качестве примера рассматриваются основные принципы построения объектной модели при помощи Rational Rose.

Rational Rose предназначен для генерации клиентской части приложения. Для генерации схемы БД объектную модель следует конвертировать в модель данных IDEF1X. Модуль ERwin Translation Wizard (PLATINUM technology) позволяет перегружать объектную модель Rational Rose в модель данных ERwin (и обратно) и, с помощью ERwin, сгенерировать схему БД (стрелка 7 рис. 1) на любой из поддерживаемых в ERwin СУБД.

Для связывания объектной модели, созданной в PLATINUM Paradigm Plus, с моделью данных не требуется дополнительных утилит. Версия Paradigm Plus 3.6 полностью интегрирована с ERwin.

Свежую информацию на русском языке о продуктах PLATINUM technology и Rational Software можно найти на сайте http://www.interface.ru.

BPwin имеет достаточно простой и интуитивно понятный интерфейс пользователя, дающий возможность аналитику создавать сложные модели при минимальных усилиях. Ниже будет описан интерфейс версии 2.5.

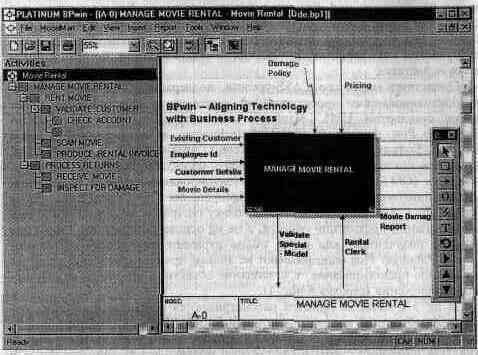

Рис. 1.1. Интегрированная среда разработки модели BPwin 2.5
