Бомбардировщики Первой Мировой войны - Страница 13

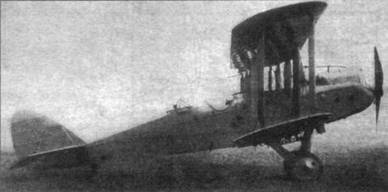

DH.9А № С608.

DH.9 с двигателем «Пумап мощностью 169 кВт.

Один из пионеров воздухоплавания в Англии сэр Фредерик Хэндли-Пейдж строил самолеты, едва те были изобретены. Его предприятие находилось в Криклвуд-Лейн под Лондоном. В 1914 году Хэндли-Пейдж приступил к работам над тяжелым бомбардировщиком, создаваемым по заказу Королевского ВМФ. Техническое задание на самолет было сформулировано в Адмиралтействе 28 декабря 1914 года. Появившийся самолет, обозначенный как HP О/100 № 1455, поднялся в воздух 17 декабря 1915 года. Самолет имел два двигателя «Санбим Коссак». Носовая часть фюзеляжа представляла собой закрытую кабину с большой площадью остекления. Вскоре прототип модифицировали, оснастив его двигателями «Роллс-Ройс» мощностью 183 кВт, а кабину в носовой части фюзеляжа открыли. В 1916 году, после окончательных доработок, самолет под обозначением HP О/400 был принят на вооружение. Всего выпустили 400 машин этого типа. Первыми в марте 1917 года их получили бомбардировочные эскадрильи морской авиации, базировавшиеся в Дюнкерке. Первый дневной полет над морем провели в апреле 1917 года. В дальнейшем самолеты совершали ночные налеты на немецкие базы в Остенде и Зебрюгге. Кроме того, наносились удары по базам немецких бомбардировщиков «Гота», когда те бомбили Лондон. До сентября 1917 года самолеты 0/400 совершали вылеты на противолодочное патрулирование вдоль восточного побережья Великобритании. С сентября самолеты перешли в ведение армейской авиации. В дальнейшем они действовали над сушей, совершая с октября 1917 года дневные и ночные налеты на Германию. База самолетов HP О/400 находилась в Нанси. Всего самолеты HP О/400 летали в составе десяти бомбардировочных эскадрилий морской и армейской авиации, действовавших на Западном фронте. В июле 1918 года 67-я эскадрилья перебазировалась в Египет, где участвовала в боевых операциях против Турции.

Заполнение радиатора водой на HP О/100.

HP О/400.

HP О/400 перед ангаром, Нанси, 1918 год.

HP О/400 № С9715.

Самолет HP О/400 представлял собой трехместный двухмоторный бомбардировщик-биплан цельнодеревянной конструкции. Фюзеляж в передней части (и возле хвоста) обшит фанерой, остальная обшивка матерчатая. Экипаж проникал в кабину через клапан в днище фюзеляжа. Сечение фюзеляжа прямоугольное, в самом высоком месте высота составляла 2,05 м, что позволяло экипажу свободно перемещаться между кабинами. В носовой части находилось открытая огневая точка, оснащенная пулеметом на вращающемся станке. Пулемет при необходимости обслуживал штурман. Стандартно штурман занимал место в правой открытой кабине, рядом с пилотом. Сложив свое кресло, штурман получал доступ в служебный отсек, где находились аккумуляторы. огнетушители и некоторые приборы, контролирующие работу двигателей. Сегмент фюзеляжа, расположенный между крыльями, разделялся горизонтальной переборкой пополам. В нижней половине находились бомбы, подвешиваемые вертикально и сбрасываемые через отверстия в днище. Над бомбами находились два цилиндрических топливных бака общим объемом 500 л. Баки оснащены бензонасосами, которые приводились в действие небольшими крыльчатками, вращающимися набегающим потоком воздуха. Бензин подавался в промежуточный бак объемом 36 л, установленный в центроплане верхнего крыла. Далее находилась кабина хвостового стрелка, который не имел связи с остальным экипажем во время полета, а в свою кабину попадал через отдельный люк в днище фюзеляжа.

Handly Page

В своем распоряжении стрелок имел одинарный или спаренный пулемет «Льюис» на вращающемся станке и еще один пулемет «Льюис», стреляющий вниз через отверстие в днище. Крылья двухлонжеронные, из трех частей, обшитые материей, прямые, одинаковой ширины (3,05 м) и одинакового возвышения (4 гр). Размах верхнего крыла 30,48 м, нижнего 21,33 м. Элероны с угловой балансировкой выступают за силуэт крыла, только на верхнем крыле. Крылья разделены шестью парами стоек из стальных трубок опрофилированных деревом с растяжками из стальной проволоки. Хвостовое оперение коробчатого типа с неподвижным килем в центре и двумя плавающими рулями направления по бокам. Хвостовое оперение деревянное с матерчатой обшивкой. Привод рулей с помощью тяг, частично проходящих снаружи. Двигатели — два 12-цилиндровых, V-образных, жидкостного охлаждения, «Роллс-Ройс Игл» мощностью 202 кВт. Винты — деревянные, четырехлопастные, диаметром 3325 мм. Двигатели находились в металлических гондолах, установленных между крыльями. Шасси с тремя колесными тележками. На каждой тележке пара колес на общей оси, резиновый амортизатор. Вооружение — три одинарных (или спаренных) пулеметов «Льюис» калибра 7.7 мм на вращающихся станках. Бомбовая нагрузка 800 кг.

Сухая масса 3846 кг

Взлетная масса 6360 кг

Размах крыла 30,48 м

Длина 19,14 м

Высота 6,70 м

Площадь крыла 152,7 м²

Максимальная скорость 156 км/ч

Посадочная скорость 80 км/ч

Потолок 3440 м

Время набора 2000 м 30 мин

Время набора 3000 м 45 мин

Время полета 8 ч

HP V/1500.

HP V/1500.

Этот самолет представлял собой английский ответ германским сверхтяжелым бомбардировщикам серии «R». Великобритания не располагала самолетом, способным долететь до Берлина, сбросить на город достаточно крупную бомбу и вернуться на базу в восточной Англии. Хотя самолет HP О/400 получился достаточно удачным, его бомбовая нагрузка и дальность полета оказались недостаточными для бомбардировки Берлина. Хэндли- Пейдж не стал особо мудрствовать и отмасштабировал 0/400. получив машину V/1500 (V–Victor, победитель). Кроме габаритов, новый самолет отличался от своего предшественника числом и схемой расположения двигателей. Если на 0/400 было два мотора, то на V/1500 число моторов увеличили до четырех. Моторы располагались парами тандемом в двух мотогондолах, каждый двигатель вращал тянущий или толкающий двигатель. Прототип собирали на вспомогательном предприятии «Гарланд энд Вольфф» в Белфасте, Ирландия. Прототип облетали в мае 1918 года. В июне 1918 года прототип разбился, похоронив под своими обломками весь экипаж. Строительство второго прототипа приостановили до выяснения причин катастрофы, возобновив лишь в октябре. Три самолета успели собрать к началу ноября 1918 года, их испытания начались на аэродроме Берчем-Ньютон в Норфолке. Заказ предусматривал выпуск 255 машин, но после заключения перемирия его аннулировали. Сформировали специальное авиационное соединение (IAF — Independent Air Force), подчиненное непосредственно генштабу, в котором собрали все сверхтяжелые английские бомбардировщики. Первой частью 1AF стал 27-й авиаполк, в состав 166-й эскадрильи которого зачислили все имевшиеся V/1500. 1 января 1919 года V/1500. пилотированный майором Маклареном совершил перелет из Берчема в Каир, а оттуда перелетел в Дели. Самолеты участвовали в войне с Афганистаном в 1920 году.
