Счётчик электрический

Счётчик электри'ческий, электроизмерительный прибор для учёта электроэнергии, отдаваемой станцией в сеть или получаемой потребителем от сети за определённый промежуток времени. По характеру выполняемого измерения С. э. относятся к интегрирующим измерительным приборам . В цепях постоянного тока применяют С. э. магнитоэлектрических, ферродинамических, электролитических и электродинамических систем, а в цепях переменного тока — преимущественно индукционные (для учёта как активной, так и реактивной энергии). С. э. всех систем, кроме электролитических, представляют собой микроэлектродвигатели, поэтому их часто называют моторными.

  Основное отличие С. э. от показывающих приборов со стрелочным или световым указателем состоит в том, что его подвижная часть не связана пружиной и может свободно вращаться, причём каждому её обороту соответствует определённое значение измеряемой величины. На рисунке показано устройство индукционного С. э. однофазного переменного тока. С. э. имеет цепи тока и напряжения с последовательным и параллельным включением в контролируемую цепь. Протекающие по цепям токи создают в электромагнитах переменные магнитные потоки Ф_u и Ф_I в результате взаимодействия потока Ф_u с вихревыми токами, индуктируемыми в диске потоком Ф_I , возникает вращающий момент, пропорциональный мощности Р. Количество оборотов подвижной части за время t пропорционально энергии [missing picture]. Результат измерения (обычно в киловатт-часах ) определяют по показаниям счётного механизма, соединённого червячной передачей с осью диска.

  С. э. постоянного тока применяют для учёта расхода электроэнергии на подвижном составе электрифицированного ж.-д. транспорта, на электролизных установках (в условных единицах — вольт-часах ), для измерения количества электричества (в ампер-часах ), прошедшего через аккумуляторную батарею при её зарядке; С. э. переменного тока применяют как квартирные счётчики электроэнергии и для учёта расхода электроэнергии в электроприводах, осветительных сетях, коммунальном хозяйстве и т. п. Погрешность измерения С. э. 1—2,5%.

  Лит.: Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972; Шкурин Г. П., Справочник по электро- и электронноизмерительным приборам, М., 1972; Касаткин А. С., Электротехника, 3 изд., М., 1973.

  Г. П. Шкурин.

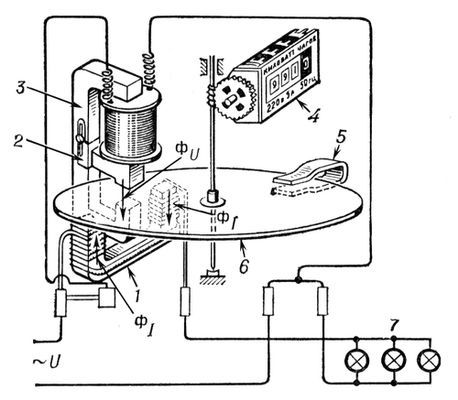

Индукционный однофазный счётчик электроэнергии переменного тока (50 гц ): Ф_U — поток, создаваемый током в цепи напряжения (параллельной нагрузке); Ф_I — поток, создаваемый током нагрузки; 1 — электромагнит последовательной цепи (тока); 2 — металлическая пластинка для регулирования угла сдвига фаз между потоками Ф_U и Ф_I ; 3 — электромагнит параллельной цепи (напряжения); 4 — счётный механизм; 5 — тормозной магнит (постоянный магнит, который создаёт противодействующий момент, необходимый для обеспечения однозначности измерения); 6 — алюминиевый диск; 7 — нагрузка (например, осветительные лампы накаливания).

Счётчик ядер конденсации

Счётчик я'дер конденса'ции, прибор для определения концентрации (числа в единице объёма воздуха, обычно в 1 см³ )ядер конденсации в атмосфере. Наибольшее распространение получили С. я. к., основанные на принципе адиабатических камер. Исследуемый объём воздуха вводится в небольшую увлажнённую камеру, которая затем адиабатически расширяется, воздух при этом охлаждается, водяной пар становится пересыщенным и конденсируется на ядрах конденсации. Образовавшиеся капельки оседают на дно камеры, и их считают с помощью лупы. На этом принципе работают счётчики Д. Айткена (1887) и Шольца (1932). Последний позволяет определять концентрацию ядер почти во всём диапазоне концентраций, встречающихся в атмосфере; одна из моделей даёт возможность измерять раздельно число заряженных и нейтральных ядер.

  Существуют фотоэлектрические С. я. к., основанные на измерении интенсивности света, проходящего через камеру, в которой после её расширения на ядрах конденсации образовались капли (туман). Чем больше концентрация капель, а следовательно, и ядер конденсации, тем больше ослабление светового луча, направленного через камеру-трубку на фотоэлемент; фототок регистрируется гальванометром. Для перехода к концентрации ядер конденсации прибор предварительно градуируется. Преимущество этих С. я. к. — объективность показаний и возможность автоматизации их работы.

  Лит.: Грабовский Р. И., Атмосферные ядра конденсации, Л., 1956; Александров Н. Н., Петренчук О. П., Методика измерения ядер конденсации в свободной атмосфере при самолётных зондированиях, «Труды Главной геофизической обсерватории», 1959, в. 93; Лактионов А. Г., Определение концентрации облачных ядер конденсации, «Докл. АН СССР. Серия математика, физика», 1965, т. 165, № 6.

  Е. С. Селезнева.

Счётчики заряженных частиц

Счётчики заря'женных части'ц, приборы для регистрации заряженных частиц. К ним относятся: счётчик ионов , Гейгера-Мюллера счётчик , пропорциональный счётчик , сцинтилляционный счётчик и некоторые др. детекторы ядерных излучений .

Счёты

Счёты, прибор для арифметических вычислений ( ). Несмотря на применение совершенных счётных машин, С. не утратили своего значения при практической счётной работе.

  Прообразом современных С. явился так называемый дощаный счёт, возникший впервые в России в 16 в. Большое влияние на создание дощаного счёта оказала система налогового обложения в России 15—17 вв. (сошное письмо), при которой, наряду со сложением, вычитанием, умножением и делением целых чисел, надо было производить те же операции и с дробями, поскольку условная единица обложения — соха, делилась на части. Дощаный счёт представлял собой два складывающихся ящика. Каждый ящик разгораживался надвое (позже только внизу); второй ящик был необходим ввиду особенностей денежного счёта. Внутри ящика на натянутые шнуры или проволоку нанизывались кости. В соответствии с десятичной системой счисления ряды для целых чисел имели по 9 или 10 костей (рис. 2 ); операции с дробями производились на неполных рядах: ряд из трёх костей составлял три трети, ряд из четырёх костей — четыре четверти (чети). Ниже располагались ряды, в которых было по одной кости: каждая кость представляла половину от той дроби, под которой она располагалась (например кость расположенная под рядом из трех костей, составляла половину от одной трети, кость под ней — половину от половины одной трети, и т. д.). Дроби суммировались без приведения к общему знаменателю, например «четь да полтрети, да полполчети»

. Иногда операции с дробями производились как с целыми при помощи приравнивания целого (сохи) к определённой сумме денег. Например, при равенстве соха = 48 денежным единицам приведённая выше дробь составит 12 + 8 + 3 = 23 денежные единицы.

  С переходом к арабским цифрам и отменой сошного письма С. утратили в конце 17 в. ряды для дробей, а в начале 18 в. лишились второго ящика и приобрели свой современный вид (сохранившийся в С. один неполный ряд, обычно из четырёх костей, отделяет два ряда для десятых и сотых единицы, а также иногда служит для счёта четвертей и половинок). За границей русские С. применяются в Иране, а в Западной Европе — созданные на их основе в 19 в. наглядные пособия для школы.

  Китайские С. (суан-пан, рис. 3 ), принятые также в Индокитае и Японии, значительно старше русских и поныне сохраняют своё древнее устройство со счётом единиц до 5, а далее пятками.
