  Лит.: Берендс Т. К., Таль А. А., Пневматические релейные схемы, «Автоматика и телемеханика», 1959, № 11; их же, О струйно-мембранной релейной технике, там же, 1968, № 7; Агрегатное построение пневматических систем управления, М., 1973.

  Т. К. Берендс.

Пневмати'ческая хи'мия, название химии газов, применявшееся в конце 18 — начале 19 вв.; сохранилось лишь как исторический термин, охватывающий ранний период химического исследования газов — от 1-й половины 17 в. до конца 18 в. В этот период был установлен закон зависимости объёма газа от давления (Р. Бойль), открыты и изучены многие газообразные простые вещества и соединения: двуокись углерода (Дж. Блэк), водород (Г. Кавендиш), азот (Д. Резерфорд), окись азота, окись углерода, двуокись серы (Дж. Пристли), кислород, хлор, фторид кремния (К. Шееле) и др. газы.

  Лит.: Фигуровский Н. А., Очерк общей истории химии, М., 1969, с. 292—323.

Пневмати'ческие строи'тельные констру'кции, мягкие оболочки, во внутренний замкнутый объём которых воздухонагнетательными установками (вентиляторами, воздуходувками, компрессорами) подаётся атмосферный воздух, чем достигается их устойчивость и противодействие внешним нагрузкам (несущая способность). Впервые П. с. к. были применены в 1946 при сооружении обтекателя радиолокационной антенны (инженер У. Бэрд, США). В последующие годы П. с. к. получили распространение во многих странах.

  Оболочки П. с. к. изготовляют из технических тканей с покрытиями из полимеров (в т. ч. каучуков) или армированных плёнок. Силовой основой плёнок и тканей служат нити из синтетического, реже стеклянного волокна.

  Различают 2 основных типа П. с. к. (рис.): воздухоопорные, в которых слабо сжатый (избыточное давление 0,1—1 кн/м²) воздух подаётся непосредственно под оболочку сооружения, и воздухонесомые, где сильно сжатый (избыточное давление 30—700 кн/м²) воздух наполняет только несущие элементы П. с. к. При установке воздухоопорных П. с. к. оболочка в месте примыкания к основанию плотно закрепляется по периметру сооружения. Для входа в сооружения (и выхода из них) устраивают шлюзы. Воздухонесомые П. с. к. подразделяют на пневмостержневые и пневмопанельные. Применяют также комбинированные оболочки — воздухоопорные с поддерживающими конструкциями, а также усиленные канатами, сетками, оттяжками и диафрагмами.

  Достоинства П. с. к.: малая масса, возможность перекрытия больших пролётов без внутренних опор, полная заводская готовность, быстрота монтажа, транспортабельность, свето- и радиопрозрачность, низкая стоимость. Недостатки: необходимость постоянного поддержания избыточного давления воздуха в оболочке, сравнительная недолговечность, низкие огнестойкость и звукоизолирующая способность.

  Применение П. с. к. рационально для возведения постоянных и временных сооружений различного назначения (производственные и складские помещения, зрелищные, спортивные, торговые, выставочные и др. сооружения), мобильных зданий (станции технического обслуживания, медпункты, клубы, библиотеки), транспортных и гидротехнических сооружений (мосты, плотины, затворы), вспомогательных устройств для производства строительных работ (подъёмники, тепляки, опалубка и т.п.).

  Лит.: Отто Ф., Тростель P., Пневматические строительные конструкции, пер. с нем., М., 1967; Пневматические конструкции воздухоопорного типа, М., 1973; Dent R. N., Principles of pneumatic architecture, L., 1971.

  В. В. Ермолов.

Пневматические сооружения. Пневмопанельное.

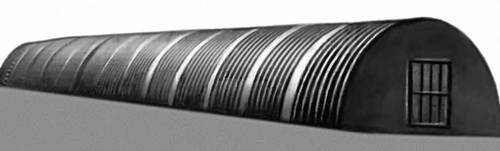

Пневматические сооружения. Пневмоарочное.

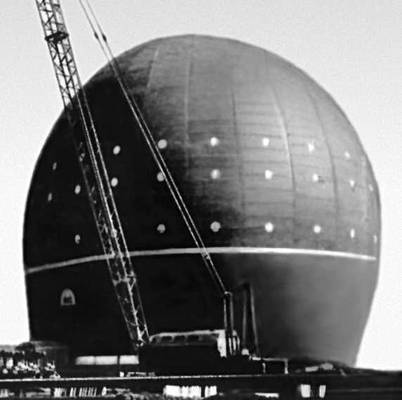

Пневматические сооружения. Воздухоопорное.

Пневматические сооружения. Воздухоопорное с усиливающими канатами (тросами).

Пневмати'ческий громкоговори'тель, акустический излучатель, в котором звук создаётся изменением (модуляцией) потока сжатого воздуха. П. г. применялись в 30—40-х гг. 20 в. для передачи команд и сообщений в крупных гаванях, речных портах и на др. объектах с повышенным уровнем шума. П. г. состоит из компрессора и баллона, создающих поток сжатого воздуха, модулятора, изменяющего этот поток в соответствии с подводимыми звуковыми колебаниями, и рупора, излучающего звук. П. г. развивали акустическую мощность до 2 квт и воспроизводили звуковые колебания с частотами до 2,5— 3,5 кгц (при больших собственных шумах и значительных нелинейных искажениях).

  Лит.: Олсон Г. Ф., Масса Ф., Прикладная акустика, пер. с англ., М., 1938; Беранек Л., Акустические измерения, пер. с англ., М., 1952.

Пневмати'ческий измери'тельный прибо'р в машиностроении, средство измерения линейных размеров деталей машин и механизмов по расходу воздуха, выходящего под давлением из сопла. Деталь, линейный размер которой надо измерить, располагают перед торцом сопла на определённом расстоянии. В зависимости от размера детали изменяется зазор (расстояние между деталью и торцом сопла), благодаря чему изменяется расход воздуха (объём воздуха, проходящего в единицу времени через калиброванное отверстие — сопло). Обычно прибор настраивают по размеру образцовой детали или концевым мерам длины.

  Появление П. и. п. относится к 20-м гг. 20 в., когда франц. фирма «Сакма» выпустила приборы типа «Солекс».

  П. и. п. имеет: узел подготовки воздуха, в котором осуществляется его очистка и стабилизация давления; отсчётное, или командное, устройство, преобразующее изменение расхода или связанного с ним давления в воздухопроводе в значение определяемого размера; измерительную оснастку с одним или несколькими соплами (диаметр отверстия 1—2 мм), из которых воздух вытекает на деталь. По видам отсчётных устройств П. и. п. разделяют на ротаметрические и манометрические. В П. и. п. ротаметрического типа (рис. 1) сжатый воздух под постоянным давлением поступает в нижнюю часть расширяющейся конической прозрачной (обычно стеклянной) трубки, в которой находится поплавок. Из верхней части трубки воздух подводится к измерительному соплу и через зазор S выходит в атмосферу. В соответствии со скоростью воздуха поплавок устанавливается на определённое расстояние l от нулевой отметки шкалы, которая отградуирована в единицах длины.

  В приборах манометрического типа (рис. 2) сжатый воздух под постоянным давлением поступает в рабочую камеру, в которой находится входное сопло, далее в измерительное сопло и через зазор — в атмосферу. Давление в камере, зависящее от зазора S, измеряется манометром, шкала которого отградуирована в единицах длины. Применяются приборы манометрического типа высокого (30—40 кн/м²) и низкого (5—10 кн/м²) давления.

  П. и. п. используются в системах активного контроля (см. Контроль активный) и в контрольных автоматах (см. Контроль автоматический). В качестве чувствительного элемента используются упругие элементы (трубчатые пружины, сильфоны, мембранные коробки, упругие и вялые мембраны) или жидкостные дифманометры (U - образные и чашечные). П. и. п. разделяются на бесконтактные (воздух из измерительного сопла обдувает непосредственно деталь) и контактные (воздух из измерительного сопла направлен на торец измерительного стержня или одно из плеч рычага, второй конец которого входит в контакт с деталью).
