  Наибольшими возможностями управления характеристиками обладают активные ФАР, в которых к каждому излучателю или модулю подключен управляемый по фазе (иногда и по амплитуде) передатчик или приёмник (рис. 4 ). Управление фазой в активных ФАР может производиться в трактах промежуточной частоты либо в цепях возбуждения когерентных передатчиков, гетеродинов приёмников и т.п. Таким образом, в активных ФАР фазовращатели могут работать в диапазонах волн, отличных от частотного диапазона антенны; потери в фазовращателях в ряде случаев непосредственно не влияют на уровень основного сигнала. Передающие активные ФАР позволяют осуществить сложение в пространстве мощностей когерентных электромагнитных волн, генерируемых отдельными передатчиками. В приёмных активных ФАР совместная обработка сигналов, принятых отдельными элементами, позволяет получать более полную информацию об источниках излучения.

  В результате непосредственного взаимодействия излучателей между собой характеристики ФАР (согласование излучателей с возбуждающими фидерами, КНД и др.) при качании луча изменяются. Для борьбы с вредными последствиями взаимного влияния излучателей в ФАР иногда применяют специальные методы компенсации взаимной связи между элементами.

  Перспективы развития ФАР. К наиболее важным направлениям дальнейшего развития теории и техники ФАР относятся: 1) широкое внедрение в радиотехнические устройства ФАР с большим числом элементов, разработка элементов новых типов, в частности для активных ФАР; 2) развитие методов построения ФАР с большими размерами раскрывов, в том числе неэквидистантных ФАР с остронаправленными антеннами, расположенными в пределах целого полушария Земли (глобальный радиотелескоп ), 3) дальнейшая разработка методов и технических средств ослабления вредных влияний взаимной связи между элементами ФАР; 4) развитие теории синтеза и методов машинного проектирования ФАР; 5) разработка теории и внедрение в практику новых методов обработки информации, принятой элементами ФАР, и использования этой информации для управления

  ФАР, в частности для автоматического фазирования элементов (самофазирующиеся ФАР) и изменения формы ДН, например понижения уровня боковых лепестков в направлениях на источники помех (адаптивные ФАР); 6) разработка методов управления независимым движением отдельных лучей в многолучевых ФАР.

  Лит.: Вендик О. Г., Антенны с немеханическим движением луча, М., 1965; Сканирующие антенные системы СВЧ, пер. с англ., т. 1–3, М., 1966–71.

  М. Б. Заксон.

Рис. 3. Типовые схемы возбуждения фазированных антенных решёток (ФАР) с последовательных возбуждением (а), параллельным возбуждением (б), многолучевой ФАР (в), квазиоптических ФАР — проходного (г) и отражательного (д) типов: В — возбуждающий фидер; И — излучатели; ПН — поглощающая нагрузка; Л — диаграмма направленности (луч); B₁ — B₄ входы ФАР; ДС — диаграммообразующая схема; ОИ — основные излучатели; ВИ — вспомогательные излучатели; СИ — совмещенные излучатели; О — облучатель; От — отражатель; j — фазовращатель; пунктиром изображена электромагнитная волна с плоским фазовым фронтом, излучаемая ФАР, штрих-пунктиром — со сферическим фазовым фронтом, излучаемая облучателем.

Рис. 2. Примеры фазированных антенных решёток с электромеханическим (а), частотным (б) и электрическим (в) сканированием: Щ, — щелевые излучатели; В — прямоугольный возбуждающий волновод; Н — продольная пластина (нож) с управляемой глубиной погружения в волновод (служит для изменения фазовой скорости волны в волноводе); Д — дроссельные канавки; Р — рупоры; СВ — спиральный волновод; ДА — диэлектрические стержневые антенны; Ф — ферритовый стержень фазовращателя; ВВ — возбуждающие волноводы; О — управляющая обмотка фазовращателя; Ш — диэлектрическая шайба.

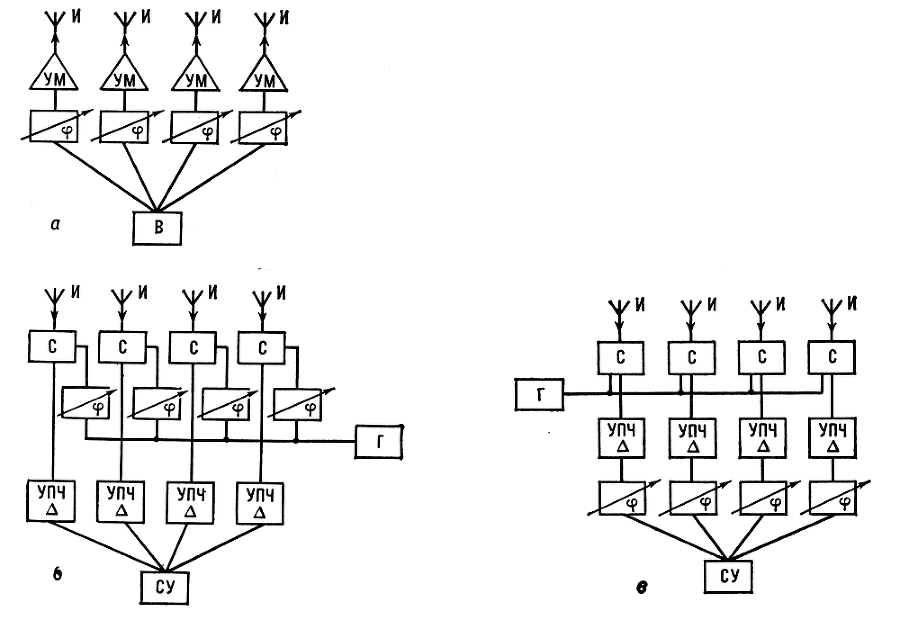

Рис. 4. Структурные схемы некоторых активных фазированных антенных решёток — передающей (а), приёмной с фазированием в цепях гетеродина (б) и приёмной с фазированием в трактах промежуточной частоты (в): И — излучатель; УМ — усилитель мощности; В — возбудитель; С — смеситель; Г — гетеродин; УПЧ — усилитель промежуточной частоты; СУ — суммирующее устройство; j — фазовращатель.

Рис. 1. Структурные схемы некоторых фазированных антенных решеток (ФАР) — линейной эквидистантной с симметричными вибраторами и общим зеркалом (а); линейной неэквидистантной с полноповоротными зеркальными параболическими антеннами (б); плоской с прямоугольным расположением рупорных излучателей (в); плоской с гексагональным расположением диэлектрических стержневых излучателей (г); конформной с щелевыми излучателями (д); сферической со спиральными излучателями (е); системы плоских фазированных антенных решеток (ж); В — вибраторы; Ф — линии возбуждения (фидеры); З — токопроводящее зеркало (рефлектор); А — зеркальные антенны; Р — рупоры; ВР — возбуждающие радиоволны; Э — металлический экран; Щ — щелевые излучатели; К — коническая ФАР; Ц — цилиндрическая ФАР; С — спиральные излучатели; СЭ — сферический экран; П — плоские фазированные антенные решетки (точками обозначены излучатели); L — расстояние между В; l₁ , l ₂ , l₃ — расстояния между А.

Фазлу'л Хак, Абул Касем (1873, деревня Сатурия, округ Бакергандж, Бенгалия, – 27. 4. 1962, Дакка), политический и государственный деятель колониальной Бенгалии , затем Пакистана . Адвокат. В 1918 одновременно президент Мусульманской лиги и генеральный секретарь Индийского национального конгресса. В 1924–25 министр просвещения Бенгалии. Основатель (1927) и лидер (до 1947) Крестьянской партии Бенгалии. В 1935–36 мэр Калькутты. В 1937–43 главный министр Бенгалии. В Пакистане в 1953 основал Крестьянско-рабочую партию, возглавил Объединённый фронт оппозиционных партий Восточной Бенгалии. В 1955–56 министр внутренних дел и просвещения Пакистана, в 1956–58 губернатор Восточного Пакистана.

Фа'зовая модуля'ция, вид модуляции колебаний , при котором передаваемый сигнал управляет фазой несущего высокочастотного колебания. По характеристикам Ф. м. близка к частотной модуляции . Если модулирующий сигнал синусоидальный, то спектр и форма сигналов в случае частотной модуляции и Ф. м. полностью совпадают. Различия обнаруживаются при более сложных формах модулирующего сигнала.

Фа'зовая рельефогра'фия, способ записи и воспроизведения оптической информации. Носителями информации в Ф. р. служат прозрачные (за редкими исключениями) масляные, термопластические (см. Термопластическая запись ) или гелеобразные (см. Гели ) тонкие слои. Такой «запоминающий» слой входит в состав т. н. многослойной (обычно двух-или трёхслойной) структуры. В двухслойной структуре запоминающий слой представляет собой дисперсную систему из фотополупроводникового материала (см. Фотопроводимость ) в полимерном связующем и наносится на тонкий слой электропроводящего материала. В трёхслойной структуре диэлектрический запоминающий слой наносится на слой фотополупроводника, в свою очередь граничащего с проводящим слоем. Все эти слои чаще всего прозрачны (запись и воспроизведение «на просвет»), хотя существуют и структуры, в которых свет отражается либо от зеркального проводника-подложки, либо от непрозрачной поверхности запоминающего фотополупроводникового слоя. Перед записью структуру «очувствляют», равномерно заряжая запоминающую поверхность и заземляя проводник-подложку. Образуется своеобразный конденсатор, в котором заряженная запоминающая поверхность служит одной из обкладок. Воздействие светового сигнала приводит в двухслойной структуре к стеканию части поверхностного заряда на подложку (тем более полному, чем сильнее освещен данный микроучасток поверхности); в трёхслойной структуре, напротив, заряд противоположного знака проникает с подложки на граничащую с запоминающим слоем поверхность фотополупроводника. В обоих типах структур электростатические силы притяжения разноимённых зарядов деформируют поверхность мягкого запоминающего слоя (часто после его нагревания – т. н. теплового проявления), образуя рельеф, распределение глубины которого соответствует распределению потока излучения по этой поверхности (т. е. в получаемом рельефе кодируется оптическая информация). При считывании записанной информации различия толщины рельефа вызывают различные изменения фазы считывающей световой волны. Эти различия не воспринимаются ни глазом, ни др. приёмниками оптического излучения. Поэтому их преобразуют в изменения амплитуды световой волны (т. е. интенсивности считывающего пучка), которые регистрируются приёмниками излучения, в том числе человеческим глазом. Такое преобразование осуществляют в настоящее время (70-е гг. 20 в.) главным образом шлирен-методом , но в принципе это можно делать также аналогично методу фазового контраста в микроскопии [см. Микроскоп , раздел Методы освещения и наблюдения (микроскопия)]. Структуры, применяемые в Ф. р., могут использоваться многократно – ненужную более запись можно «стереть» тепловой обработкой. Главное достоинство Ф. р. – возможность считывания информации спустя очень малые промежутки времени после записи, что позволяет применять Ф. р. для практически мгновенной передачи и преобразования изображений (например, в телевидении – с подачей их на экраны индивидуального или коллективного пользования площадью до нескольких м² ). Высокая разрешающая способность и быстродействие, характеризующие метод Ф. р., делают его перспективным для голографии , для использования в электронных вычислительных машинах (в оперативной памяти, при вводе и выводе информации), для различных видов оптической обработки изображений. См. также фотография , раздел Несеребряная фотография и научно-технические применения фотографии.
