Агрегация – это последний вид связи между классами сущностей, который подлежит рассмотрению в рамках нашего курса. Она также не является рекурсивной, и один из двух ее видов довольно близок по смыслу к уже рассмотренной ранее композитной агрегации.

Итак, агрегация – это взаимосвязь одного родительского класса сущностей с несколькими дочерними классами сущностей. При этом взаимосвязи могут быть описаны связями двух видов:

1) обязательно не идентифицирующими связями;

2) необязательно не идентифицирующими связями.

Напомним, что при обязательно не идентифицирующих связях некоторые атрибуты первичного ключа родительского класса сущностей переносятся в неключевой атрибут дочернего класса, и при этом Null-значения для всех атрибутов мигрирующего ключа запрещены. А при не обязательно не идентифицирующих связях миграция первичных ключей происходит по точно такому же принципу, но при этом Null-значения для некоторых атрибутов мигрирующего ключа разрешены.

При агрегации, родительский класс сущностей (или агрегат) связывается с несколькими дочерними классами сущностей (или компонентами). Компоненты агрегата (т. е. родительского класса сущностей) ссылаются на агрегат посредством внешнего ключа, не входящего в состав первичного ключа, и, следовательно, в случае не обязательно не идентифицирующих связей, компоненты агрегата могут существовать вне агрегата.

В случае использования агрегации с обязательно не идентифицирующими связями компонентам агрегата не позволяется существовать вне агрегата, и в этом смысле агрегация с обязательно не идентифицирующими связями близка к композитной агрегации.

Теперь, когда стало понятно, что собой представляет связь типа агрегации, построим ключевую диаграмму, описывающую работу этой связи.

Пусть наша будущая диаграмма описывает маркированные компоненты автомобилей (а именно двигатель и шасси). При этом, будем считать, что списывание автомобиля предполагает и списывание шасси вместе с ним, но не предполагает одновременное списывание двигателя.

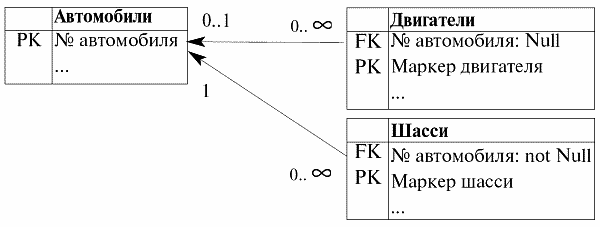

Итак, наша ключевая диаграмма имеет следующий вид:

Итак, что же мы видим на этой ключевой диаграмме?

Во-первых, связь родительского класса сущностей «Автомобили» с дочерним классом сущностей «Двигатели» является не обязательно не идентифицирующей, потому что атрибут «№ автомобиля» допускает среди своих значений Null-значения. В свою очередь, Null-значе-ния этот атрибут допускает по той причине, что списывание двигателя, по условию не зависит от списывания всего автомобиля и, следовательно, при списывании автомобиля происходит не обязательно. Также мы видим, что первичный ключ «№ двигателя» класса сущностей «Автомобили» мигрирует в неключевой атрибут «№ двигателя» класса сущностей «Двигатели». И при этом данный атрибут приобретает статус внешнего ключа. А первичным ключом в этом классе сущностей «Двигатели» является атрибут «Маркер двигателя», который не ссылается ни на какой атрибут родительского отношения.

Во-вторых, связь родительского класса сущностей «Двигатели» и дочернего класса сущностей «Шасси» – это обязательно не идентифицирующая связь, потому что атрибут внешнего ключа «№ автомобиля» не допускает среди своих значений Null-значения. Это, в свою очередь, происходит потому, что по условию известно, что списывание автомобиля предполагает обязательное одновременное списывание и шасси. Здесь, так же, как и в случае предыдущей связи, первичный ключ родительского класса сущностей «Двигатели» мигрирует в неключевой атрибут «№ автомобиля» дочернего класса сущностей «Шасси». При этом первичным ключом этого класса сущностей является атрибут «Маркер шасси», который не ссылается ни на какой атрибут родительского отношения «Двигатели».

Идем дальше. Для наилучшего усвоения пройденной темы, запишем снова фрагменты операторов создания базовых отношений «Двигатели» и «Шасси» с определением правил поддержания ссылочной целостности.

Мы видим, что правило поддержания ссылочной целостности мы использовали везде одно – cascade, так как еще раньше признали его наиболее рациональным из всех. Однако на этот раз мы использовали (помимо правила cascade) еще и правило поддержания ссылочной целостности set Null. Причем использовали мы его при следующем условии: если какое-то значение первичного ключа «№ автомобиля» из родительского класса сущностей «Автомобили» будет удалено, то значению ссылающегося на него внешнего ключа «№ автомобиля» дочернего отношения «Двигатели» будет присвоено Null-значение.

Если при миграции первичных ключей некоего родительского класса сущностей в один и тот же дочерний класс попадают совпадающие по смыслу атрибуты из разных родительских классов, то эти атрибуты необходимо «слить», т. е. необходимо провести так называемую унификацию атрибутов.

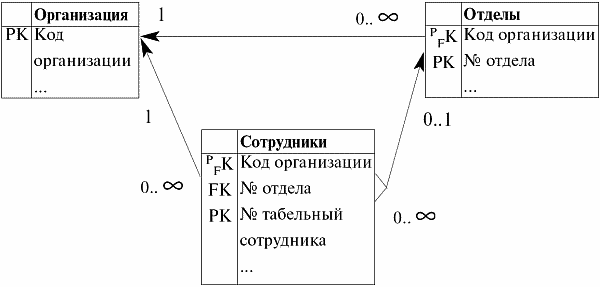

Например, в случае, когда сотрудник может работать в организации, числясь не более чем в одном отделе, после унификации атрибута «Код организации» получим следующую ключевую диаграмму:

При миграции первичный ключ из родительских классов сущностей «Организация» и «Отделы» в дочерний класс «Сотрудники», атрибут «Код организации» попадает в класс сущностей «Сотрудники». Причем дважды:

1) первый раз с маркером ^P_FK из класса сущностей «Организация» при установлении не полностью идентифицирующей связи;

2) и второй раз, с маркером FK с условием допустимости Null-значений из класса сущностей «Отделы» при установлении не обязательно не идентифицирующей связи.

При унификации атрибут «Код организации» получает статус атрибута первичного / внешнего ключа, поглощающего статус атрибута внешнего ключа.

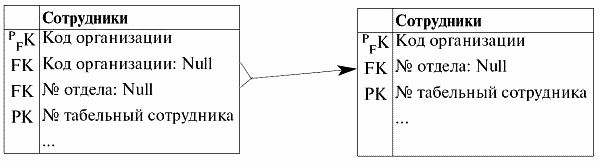

Построим новую ключевую диаграмму, демонстрирующую сам процесс унификации:

Таким образом и произошла унификация атрибутов.

Для ознакомления с таким новым для нас понятием, как экспертные системы мы, для начала, пройдемся по истории создания и разработки направления «экспертные системы», а потом определим и само понятие экспертных систем.

В начале 80-х гг. XX в. в исследованиях по созданию искусственного интеллекта сформировалось новое самостоятельное направление, получившее название экспертных систем. Цель этих новых исследований по экспертным системам состоит в разработке специальных программ, предназначенных для решения особых видов задач. Что это за особый вид задач, потребовавший создания целой новой инженерии знаний? К этому особому виду задач могут быть отнесены задачи из абсолютно любой предметной области. Главное, что отличает их от задач обычных, – это то, что человеку-эксперту решить их представляется очень сложным заданием. Тогда и была разработана первая так называемая экспертная система (где в роли эксперта выступал уже не человек, а машина), причем экспертная система получает результаты, не уступающие по качеству и эффективности решениям, получаемым обычным человеком – экспертом. Результаты работы экспертных систем могут быть объяснены пользователю на очень высоком уровне. Данное качество экспертных систем обеспечивается их способностью рассуждать о собственных знаниях и выводах. Экспертные системы вполне могут пополнять собственные знания в процессе взаимодействия с экспертом. Таким образом, их можно с полной уверенностью ставить в один ряд с вполне оформившимся искусственным интеллектом.
