Кормовая часть корпуса авианосца

Полученные исследователями данные свидетельствовали, что объект, находящийся на дне, является остовом крупного корабля длиной 257 м и шириной 30,7 м, он возвышается над уровнем дна на 26 м (минимальная глубина над ним составляла 61 м, а глубина моря вокруг него — 87 м). Корпус затонувшего корабля наклонен на правый борт под углом около 34 градусов.

После тщательной обработки данных был получен 3D-oбpaз объекта, демонстрирующий характерные элементы затонувшего корабля. Его корпус являлся цельной структурой (не развалившейся на части), надстройка разрушена, на месте подъемников — провалы, крупные пробоины на летной палубе (по всей вероятности, от взрывов бомб), отсутствовали мачты, а также какое-либо вооружение. Хорошо сохранились спонсоны зенитных орудий на левом борту.

Сравнение сонарограмм с историческими снимками, описаниями и схемами давали все основания считать, что обнаруженный объект является авианосцем Graf Zeppelin.

Для окончательного подтверждения такого вывода был использован спускаемый аппарат ROV (Remotely Operated Underwater Vehicle) типа Super Achille, предназначенный для подводных исследований, который был предоставлен Военно-морской академией. В результате его спуска в район поиска оказалось, что обломки корабля покрыты большим количеством оборванных рыбацких сетей, что значительно осложняло осмотр. Препятствием стала также и малая прозрачность воды, но, тем не менее, было отснято большое количество фрагментов корпуса, изучение которых не оставило никаких сомнений в том, что найден именно Graf Zeppelin.

Позднее, комментируя факт обнаружения в Балтийском море затонувшего немецкого авианосца, министерство обороны Германии сообщило, что не намерено выставлять претензии на владение остовом корабля, который, по их мнению, является собственностью России, поскольку в свое время в качестве военного трофея принадлежал СССР. Следовательно, в настоящее время Россия в качестве правопреемника СССР имеет полное право на корпус затонувшего судна. В случае, если Германия все же проявит интерес к этому кораблю, то возможны «консультации с российской стороной».

Казематная 150-мм артиллерийская установка

Весной 1935 года конструкторский отдел штаба Верховного командования флота (Oberkommando Reichsmarine) приступил к работе над авианосцем, средства на который были включены в бюджет 1936 года. В это же время было выдано задание на проектирование многоцелевого самолета, способного выполнять задачи в качестве разведчика, бомбардировщика и торпедоносца. К работе над такой машиной приступила и фирма Arado Flugzeugwerke GmbH. Общее руководство работами осуществлял инженер В.Блюм. В задании предусматривалась возможность использования самолета как в колесном, так и в поплавковом варианте. В соответствии с предъявлявшимися требованиями, полезная нагрузка самолета планировалась в 1000 кг, а для обеспечения компактного хранения машину предполагалось оснастить складывающимся крылом. В технических требованиях особо подчеркивалось, что гидросамолет должен обладать повышенной мореходностью.

Самолет, созданный В.Блюмом в соответствии с этим техническим заданием, получил обозначение Arado Ar 95. Первый его прототип — Ar 95 V1 с бортовым регистрационным номером D-OLUO представлял собой двухпоплавковый двухместный цельнометаллический гидросамолет с 9-цилиндровым звездообразным мотором воздушного охлаждения BMW 132 мощностью 845 л.с. Впервые в воздух биплан поднялся осенью 1936 года.

Вскоре был собран второй опытный экземпляр — Аг 95 V2 (0-ОнЕО). Отличительными особенностями этой машины стали рядный 600-сильный двигатель жидкостного охлаждения Junkers Jumo 210 и закрытая кабина экипажа. Первые же полеты показали, что мотор для этого самолета явно слабоват. Особенно это ощущалось на взлете, поэтому на Аг 95 V2 также пришлось установить более мощный BMW 132.

Третий прототип Ar 95 V3 (D-ODGX), испытания которого начались ранней весной 1937 года, отличался от своих предшественников наличием третьего члена экипажа — штурмана.

Ar 95 V4 — колесная модификация самолета. Стойки и колеса основного шасси прикрывались большими обтекателями, которые летчики называли «штанами».

Именно этот самолет послужил основой палубной модификации Ar 95В.

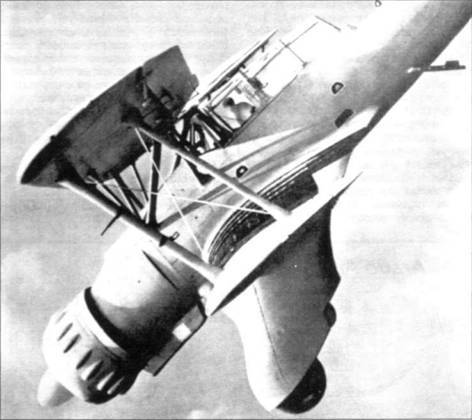

Пикирует самолет Ar 95

Ar 95A/B представлял собой одномоторный двух- или трехместный многоцелевой (бомбардировщик-торпедоносец- разведчик) самолет с колесным или поплавковым шасси.

Фюзеляж самолета — цельнометаллический монокок из легких алюминиевых сплавов. Силовой набор состоял из штампованных шпангоутов, лонжеронов и поддерживающих стрингеров. Технологически фюзеляж разделялся на три основные секции: носовую, центральную и хвостовую.

Носовая секция включала в себя часть фюзеляжа от первого силового шпангоута, являвшегося к тому же противопожарной перегородкой, до кабины экипажа. На первом шпангоуте находились узлы крепления моторамы. В верхней части носового отсека, справа от оси симметрии закреплялся курсовой синхронный пулемет MG17.

Все остальное пространство отсека занимал фюзеляжный топливный бак емкостью 350 литров. Здесь же устанавливались основные топливные насосы, фильтры всех баков и патронный ящик с боекомплектом курсового пулемета.

К силовым шпангоутам носовой секции крепились подкосы верхнего крыла и передние стойки поплавков.

Всю центральную секцию фюзеляжа занимала кабина экипажа. В отсеке летчика размещалось приборное оборудование, обеспечивающее полет в любых метеоусловиях. Все пилотажно-навигационные приборы устанавливались на лобовой приборной доске. Кресло летчика можно было регулировать по высоте.
