За отсеком летчика располагалась кабина бомбардира с необходимым приборным оборудованием, рабочим столом, прицелом и УКВ-радиостанцией. Там же размещался фотоаппарат для аэрофотосъемки.

За кабиной бомбардира находился отсек стрелка, где на шкворневой установке был закреплен оборонительный пулемет MG15, а на правом борту по полету закреплялись запасные магазины.

Кабина экипажа — полностью застекленная, однако отсек стрелка имел частичное остекление для более удобного ведения стрельбы из пулемета. Подвижные части фонарей летчика и стрелка сдвигались, соответственно, назад и вперед по полету Для удобства доступа в кабину экипажа по обоим бортам фюзеляжа предусматривались поручни и подножки.

Габаритные размеры, м:

— длина 11,1

— размах крыла 12,5

— высота 5,2

Площадь крыла, м².44

Массовые характеристики, кг:

— масса пустого 2537

— взлетная масса 3560

Максимальная скорость, км/ч:

— у земли 274

— на высоте 3000 м 300

Крейсерская скорость на

высоте 4000 м, км/ч 250

Время набора

высоты 1000 м, мин 2,3

Дальность полета, км. 1090

К хвостовой секции были пристыкованы киль с рулем направления и стабилизатор с рулем высоты. Внутри секции проложена проводка управления рулевыми поверхностями.

Крыло самолета — цельнометаллическое, бипланной схемы, причем размах верхнего и нижнего крыльев совпадают. Конструкция крыльев — двухлонжеронная. Каждое крыло состоит из трех секций: центроплана и двух консолей. Лонжероны консольных частей крыла — двутавровые балки. Передний лонжерон центроплана коробчатого типа, задний — трубчатый. Нервюры — ферменной конструкции.

Носок крыла — штампованный профиль. На задней кромке центроплана устанавливалось зеркало заднего обзора и имелся поручень для удобства посадки в кабину летчика. Профиль центроплана нижнего крыла заметно утолщался в сторону фюзеляжа; поверх его наклёпывались специальные дюралюминиевые накладки — своего рода дорожка для пилотов и технического персонала при посадке в самолет и его обслуживании. Для уменьшения сопротивления центроплан по задней кромке имел характерный увеличенный зализ. По всей задней кромке консолей верхнего и нижнего крыльев размещались элероны, выполненные в виде двух секций (внешней и внутренней). Для уменьшения усилий на ручке управления элероны оснащались весовыми компенсаторами каплевидной формы. На внутренних секциях элеронов были установлены управляемые триммеры. Снизу на консолях крыла монтировались бомбодержатели ЕТС50.

Между собой и с фюзеляжем верхнее и нижнее крылья соединялись системой подкосов и расчалок. Подкосы были профилированными, обтекаемой формы, расчалки — стальные тросовые. На законцовках верхнего крыла располагались аэронавигационные огни (АНО). Для уменьшения габаритов биплана при его хранении консоли крыла выполнены складными и сводились назад по полету к фюзеляжу, при этом части центроплана (до второго лонжерона) откидывались вверх.

Хвостовое оперение — цельнометаллическое. Киль — двухлонжеронный, с поперечным набором из штампованных нервюр и с дюралюминиевой обшивкой. В верхней точке киля располагалась стойка антенны радиостанции. Руль направления — дюралюминиевый, с весовой компенсацией. Для уменьшения усилий на педалях ножного управления и балансировки руля направления в определенном положении предусматривался триммер. На руле направления располагался также фонарь габаритного АНО.

Стабилизатор имел аналогичную килю двухлонжеронную конструкцию с обшивкой из листового дюралюминия. Руль высоты — односекционный, с роговой аэродинамической компенсацией. В центральной части руля высоты по задней кромке располагался управляемый триммер.

Привод руля направления — гибкий, тросовый, от педалей ножного управления; руля высоты — жесткий, от штурвала колонки управления.

Взлетно-посадочное устройство самолета состояло из двух цельнометаллических поплавков или неубирающегося трехколесного шасси с хвостовым колесом. Поплавки выполнялись по однореданной схеме и имели увеличенную килеватость, улучшавшую устойчивость самолета при взлете и посадке. В центральной части поплавков размещались топливные баки емкостью 300 литров. Топливо к двигателю подавалось вытеснением его из баков сжатым воздухом. Магистрали подачи сжатого воздуха и топлива проходили внутри стоек, соединяющих поплавки с фюзеляжем и центропланом нижнего крыла.

Стойки колесного шасси закрывались большими обтекателями, в которых размешались топливные баки.

Силовая установка состояла из 9-цилиндрового звездообразного двигателя воздушного охлаждения BMW 132D взлетной мощностью 880 л.с. с металлическим трехлопастным винтом изменяемого шага Hamilton Standard. На высоте 1000 м двигатель развивал мощность 900 л. с, а на 2500 м — 850 л.с. Моторама из стальных труб закреплялась на первом силовом шпангоуте.

Капот двигателя типа NACA выполнялся в виде трех быстросъемных панелей. Интенсивность воздушного потока регулировалась створками рубашки охлаждения в задней части капота.

Профилированные выхлопные патрубки выводились под фюзеляж самолета с обеих его сторон. Левый патрубок отводил выхлопные газы от четырех цилиндров, правый — от пяти. В подкапотном пространстве между двигателем и противопожарной перегородкой размещались маслобак емкостью 31,5 литра, электростартер, генератор, подкачивающие топливный и гидравлические насосы. Снизу в специальном обтекателе устанавливался туннельный маслорадиатор.

Капоты представляли собой быстросъемные откидные крышки, обеспечивавшие удобный подход ко всем агрегатам двигательного отсека.

Топливо размещалось в двух поплавковых и одном фюзеляжном баках.

Емкость поплавковых топливных баков — 300 литров, фюзеляжного — 350 литров.

Вооружение самолета было представлено стрелковым и торпедно-бомбовым. Первое состояло из оборонительного пулемета в кабине стрелка и курсового синхронного пулемета в передней части фюзеляжа.

Оборонительный пулемет — 7,92-мм Rheinmetall-Borsig MG15; его масса — 8,1 кг, длина — 1090 мм, скорострельность — 1250 выстр./мин, начальная скорость пули — 765 м/с. Боезапас из 825 патронов находился в 11 коробчатых магазинах по 75 патронов в каждом. Сам пулемет закреплялся на шкворневой установке.

Курсовой пулемет — 7,92-мм Rheinmetall-Borsig MG17, его масса составляла 10,2 кг, скорострельность — 1080 выстр./мин, начальная скорость пули — 905 м/с.

Управление стрельбой — с помощью электропривода. Пулемет устанавливался в передней части фюзеляжа перед кабиной пилота и был смещен вправо от оси симметрии самолета. Боезапас из 500 патронов находился в патронном ящике.

Бомбовое вооружение самолета состояло из шести бомб SC50 на бомбодержателях ЕТС50, крепившихся под консолями крыла. Под фюзеляжем могла подвешиваться 533-мм торпеда LT5f массой 700 кг или 250-кг бомба SC250. Предусматривался также вариант с подвеской под фюзеляжем четырех бомб SC50 на многозамковом балочном держателе.

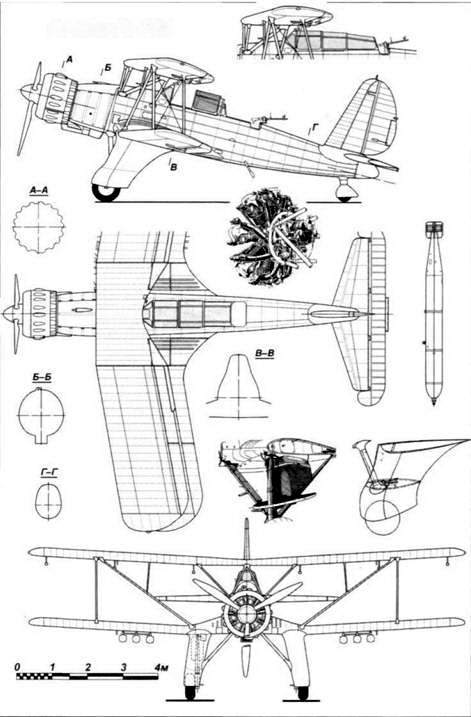

Arado Ar 95

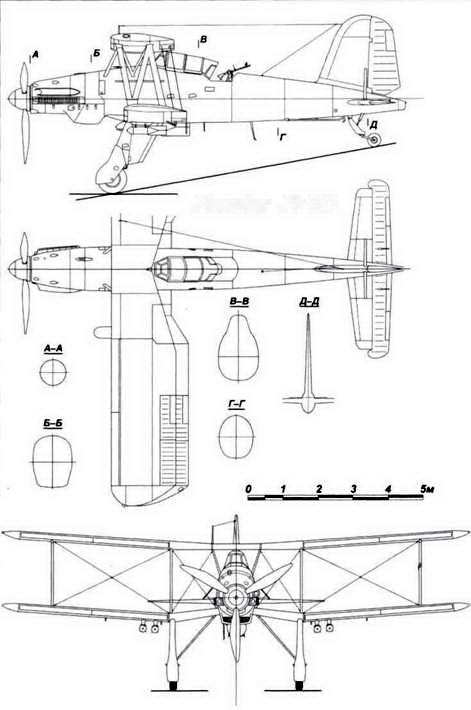

Fieseler Fi 167

Контракты на изготовление опытных экземпляров двухместных многоцелевых палубных самолетов были подписаны с фирмами Arado и Fieseler. Каждая из них предложила свой проект и получила заказ на три экспериментальные машины с названиями, соответственно, Аг 195 и Fi 167. Летом 1938 года опытные образцы были переданы на испытания, в процессе которых выявилась полная бесперспективность Аг 195 и, наоборот, полное соответствие техническому заданию самолета Fi 167. В результате от машины фирмы Arado заказчик отказался, а фирма Fieseler получила дополнительный заказ на установочную серию из 12 самолетов.
