Особое внимание при постройке М-5 было уделено повышению прочности корпуса лодки в части, соприкасающейся с водой. Конструкция могла уже называться типовой, она состояла из ясеневого каркаса с 3 мм фанерной обшивкой на бортах и 5-6 мм обшивкой на днище. Редан накладной из 10 мм фанеры. Сборка фюзеляжа велась на латунных шурупах с использованием свинцовых или цинковых белил. Соединения обшивки усиливались фанерными накладками, проклепанными медными заклепками.

Нижние швы укреплялись медной фольгой толщиной 0,3 мм, края ее загибались под обшивку, а стыки паялись оловом. Снаружи деревянный корпус покрывался бесцветным масляным лаком, а его внутренние поверхности – олифой.

Конструкция крыльев, стабилизатора и киля вертикального оперения собиралась из сосны, рули высоты и поворота – из тонкостенных стальных труб. Хвостовое оперение с целью защиты от воды было поднято вверх на стальной трубчатой пирамиде и расчалено тросами. Такая схема не являлась достаточно жесткой, в полете вся хвостовая часть заметно скручивалась на виражах, вибрировала от воздушной струи, однако никогда не ломалась.

Летающая лодка «Кертисс» (Curtiss) авиации Черноморского флота на береговой базе в Одессе. На переднем плане летчик Корсаков (в свитере) из армейского 32-го авиаотряда, приехавший в гости к морским авиаторам

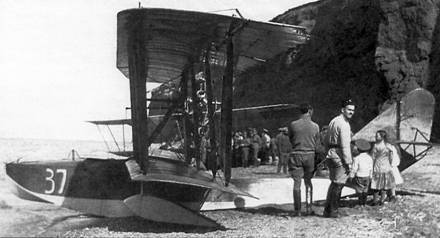

М-5 с флотским кодовым номером «37» из состава 1-го корабельного авиаотряда. Черное море, 1916 г.

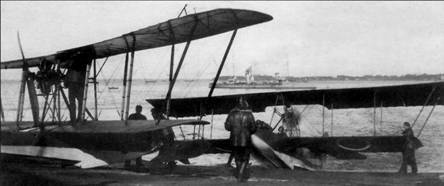

Учебные М-5 Бакинской летной школы на берегу Каспийского моря

Ротативный двигатель с толкающим воздушным винтом монтировался на мотораме, расположенной в пространстве между центральными межкрыльевыми стойками. В передней части мотоустановки имелась рукоятка ручного запуска двигателя. Для подачи бензина к двигателю пользовались ручным насосом, которым создавали избыточное давление в топливном баке, размещенном за кабиной пилотов.

Первый экземпляр М-5 построили на заводе Щетинина в апреле 1915 г., спустя месяц самолет благополучно прошел испытания, и далее началась его многолетняя история использования.

Основная часть М-5 оснащалась двигателями «Гном Моносупап» 1 00 л.с. С этим двигателем получилось наиболее удачное соотношение мощности, полетного веса и размеров самолета, позволявшее летчикам оценивать его как приятный в полете, а по своей доступности и безопасности считать отличным учебным аппаратом. В последнем своем качестве М-5 положительно запомнился многим обучившимся на нем авиаторам и даже получил весьма благосклонное прозвище «пятак».

Одновременно, М-5 обладал невысокими летными данными, его полетная скорость находилась в пределах 100 км/ч. Григорович неоднократно пытался улучшить характеристики М-5 путем установки более мощных двигателей, однако, единожды достигнутая гармония (с «Гном Моносупап») нарушалась и летные качества только ухудшались.

На Балтике самолет не вызвал большого интереса: хотя М-5 имел легкое и приятное управление по всем трем осям, по летным характеристикам ФБА он не превосходил. А война там шла жестокая. С апреля 1915 г. обе стороны выполняли ежедневные разведывательные полеты, в июле состоялись первые воздушные стычки, в которых противники отчаянно обстреливали друг друга из карабинов и маузеров. В сентябре отмечались практически ежедневные воздушные бои, в которых соотношение сил (увы!) составляло обычно два к пяти в пользу немецких авиаторов.

На Черном море, ввиду превосходства русского флота, обстановка для авиации была более спокойной. При этом «Кертиссы», составлявшие ядро самолетного парка, обладали гораздо худшими летными характеристиками, чем даже ранние М-4 Григоровича. Поэтому прибытие 16 мая 1915 г. в Севастополь М-5 первого образца воспринималось как вполне положительное явление. Кроме того, по сравнению с французской лодкой ФБА, М-5 оказалась прочнее и гораздо лучше выдерживала посадку на крутую черноморскую волну. Все указанные обстоятельства привели к тому, что очень скоро последовал заказ на 12 таких лодок для авиации Черноморского флота.

Серийное производство М-5 началось в июне 1915 г. и до конца года на заводе Щетинина их построили 37 штук. Затем их выпуск продолжался с различной интенсивностью на протяжении нескольких лет. Последние три экземпляра, предназначенные для учебных целей, сдали заказчику в 1921 году. До этого момента общее количество построенных М-5 составило порядка 200 экземпляров, большинство из них изготовили на заводах Щетинина, Мельцера, Григоровича в Петрограде, некоторое количество на заводе Анатра в Одессе, а после революции – на петроградском заводе №3.

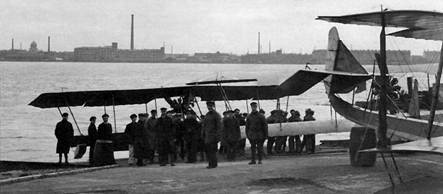

М-5 летной школы им. Троцкого на спуске (слипе) Гутуевского острова в Петрограде. Ноябрь 1918 г.

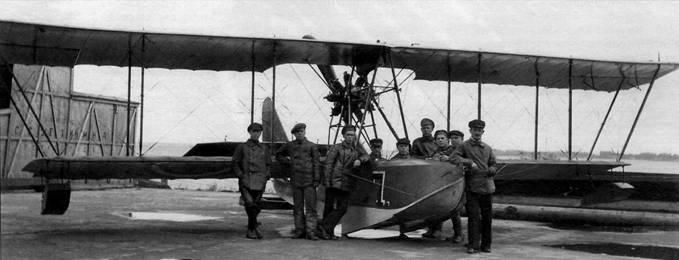

М-5 с бортовым номером «7» из состава школы им. Троцкого в окружении технической команды. Гутуевский остров, ноябрь 1918 г. На заднем плане виден самолетный ящик с красноречивой надписью: «Заводь С.С.Щетинина Петроградъ»

Наиболее активно М-5 использовались в авиации Черноморского флота, получившей в свое пользование за весь период более 70 таких гидропланов. 10 октября 1915 г. начальник авиации Черноморского флота старший лейтенант Стаховский писал в Морской генеральный штаб: «…Боевыми аппаратами можно считать лишь Щетинины типа М-5, коих имеется 17, но за недостатком моторов из них могут действовать лишь 14». Дополним эти сведения: в ноябре 1916 г. на Черном море их числилось 45 экземпляров, в конце 1917 г. – 24 экземпляра.

Вооружение боевых М-5 состояло из одного пулемета «Максим», «Виккерс» или «Льюис», установленных на треноге перед правым членом экипажа, нескольких 8-ми или 50-ти фунтовых бомб. С ноября 1915 г. на отдельных экземплярах устанавливали радиотелеграфные станции разных типов с дальностью связи свыше 40 км и фотоаппараты «Потте».

Черноморские М-5 базировались в Севастополе (1-й и 2-й отряды Воздушной дивизии), Одессе и Батуме (Кавказский фронт). Кроме этого, часть аппаратов была приписана к 1, 2, 3-му корабельным авиаотрядам на гидрокрейсерах «Император Александр I», «Император Николай I», «Алмаз». В отдельных случаях самолеты транспортировали на крейсере «Память Меркурия». Самолеты корабельной авиации участвовали в рейдах к берегам Турции и Болгарии.

Руководящий состав летной школы им. Троцкого у аппарата с бортовым номером «7». Часть авиаторов, явно из офицеров, еще носит российские кокарды на своих головных уборах. Другие личности, более похожие на мотористов или на комиссаров, не имеют вообще никаких знаков отличия, а у еще одного товарища на фуражке прикреплена «капуста» (или «краб») с красной звездой

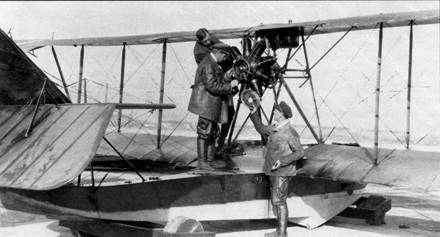

Ремонт двигателя «Гном Моносупап» на летающей лодке М-5

Большую огласку получила атака турецкого порта Зонгулдак в январе 1916 г. Целью этой набеговой операции значилось нарушение турецких перевозок угля из Зонгулдакского угольного района в Константинополь. Уголь доставляли морем по причине отсутствия полноценного железнодорожного сообщения. Эффективность русских боевых кораблей в противодействии турецким перевозкам угля оценивалась высоко, однако в начале 1916 г. последовало решение нанести удар по Зонгулдаку с использованием авиации.
