В целом управляемость Bf.109D-1 была аналогичной истребителю с Jumo 210, несмотря на заметное увеличение веса и. как следствие, радиуса виража. Управляемость на больших скоростях несколько ухудшилась, а в остальном все было отлично. Взлет с опущенными на 200 закрылками был чрезвычайно коротким, скороподъемность — отличной. Летные данные на высоте были хорошими, хотя самолет имел очень большую скорость сваливания. Сваливание происходило без попадания в штопор, при этом самолет предупреждал о приближении к опасному режиму тряской элеронов. Элероны были связаны с закрылками и зависали на 110 при выпуске последних. Большая носовая центровка балансировалась сменой угла установки стабилизатора, который варьировался от +30 до -80.

Боевая карьера Bf. 109D-1 оказалась короткой, как и его производство, хотя до снятия с вооружения в конце 1940 г самолет побывал в довольно большом числе частей. Bf. 109D-1 поступил на вооружение 1-ой группы JG 131 в Йесау весной 1938 г. В течение года с формированием командования истребительных групп ее переименовали в I/JG 130, а с созданием весной 1939 г воздушных флотов — в I/JG 1. До начала польской компании эта группа сменила свои Bf.109D на Bf.109E. Недолго Bf.109D-1 служили в I/ZG 1 (бывшей 1-й группы 141-й эскадры тяжелых истребителей) в Ютербог-Дамме. Весной и летом 1939 г их заменили на Bf 110. Дольше истребитель служил в 2-й и 26-й эскадрах «охотников».

I/ZG 2 (бывшая I/JG 231) была перевооружена с Bf.109B на Bf. 109D-1 весной 1939 г. Это оказалась единственная часть, использовавшая истребители данного типа в польской компании, правда, под обозначением J.Gr.102. В этой компании J.Gr.102 (или I/ZG 2) располагалась в Гросс-Штейн, к югу от Оппельна в Верхней Силезии.

Группа находилась в подчинении воздушного командования специальных операций во главе с Вольфрамом фон Рихтгофеном. Bf. 109D-1 из этой группы должны были прикрывать Ju 87B из I и II/St.G.77 и Hs 123A из II(Shl.)/LG 2, но, так как противодействие со стороны польских истребителей было слабым, истребители использовались для штурмовок наземных целей. С завершением польской компании Bf.109D-1 были сменены на Bf 110. При этом было восстановлено название группы I/ZG 2. ZG 26 «Хорст Вессель» (бывшая 142-я эскадра тяжелых истребителей) с тремя группами в Дортмунде, Верле и Липпштадте почти полностью была вооружена Bf.109. Истребители Bf.109D-1 были в одной из эскадрилий 1-ой группы (остальные были вооружены Bf.109B и Bf.109C, как и вся 3-я группа) и во всех трех эскадрильях 2-й группы. Но в польской компании эта эскадра практически не участвовала, а до конца года была перевооружена на Bf 11 °C-1.

Открытый багажный отсек В-1, видна аккумуляторная яма.

Фонарь кабины Bf. 109B-1, вид с левого борта.

Bf. 109E Вернера Мельдерса, на киле видны отметки о семи победах в воздушных боях.

В течение первых недель боев была срочно сформирована 2-я группа 52-й истребительной эскадры, получившая Bf.109D-1 из I/ZG 1 вскоре после перевооружения на Bf.109E. Несмотря на снятие истребителей серии D с вооружения истребительных эскадр и эскадр «охотников», боевая карьера самолета на этом не закончилась.

Летом 1939 была сформирована эскадрилья ночных истребителей 10.(Nacht)/JG 26, предназначенная для выработки тактики ночного перехвата. Первоначально это подразделение было вооружено Аг 68 и Bf.109B, а позже получило Bf.109C. К концу августа 1939 г была сформирована вторая такая эскадрилья 10.(Nacht)/JG 2, получившая Bf.109C. В ноябре 1939 г 10.(Nacht)/JG 26 была перебазирована в Йегер, в Восточном Фризланде. Там она вошла в состав истребительной авиации области Гелиголанд Бигхт под командованием Карла Шумахера. В состав этих сил входили Bf.109E из II/JG 77, Вf.109С из II/ JG 186 (которая действовала в составе 77-й эскадры в качестве третей группы), Вf.109В и Вf.109Е из II/ZG 1, Bf.11 °C из I/ZG 76 — все это, так называемая, эскадра «Шумахер». До конца года 10.(Nacht)/ JG 2 была дополнена II.(Nacht)/JG 2 с Bf. 109D-1. Эти две эскадрильи были сведены в IV/JG 2 и в феврале 1940 г были переведены в область Гелиголанд Бигхт. Там группа получила третью эскадрилью — 10.(Nacht)/JG 26 (к тому времени перевооруженную на Bf.109D-1). Bf.109D-1 использовались в ПВО северной Германии до середины 1940 г, после чего они окончательно были сняты с вооружения.

Воздушный винт Bf. 109D.

Кабина Bf.109 D-1

I. Кресло пилота. 2. Штурвальчик перекладки угла установки стабилизатора. 3. Штурвальчик управления закрылками. 4. Ручка регулирования высоты кресла пилота. 5. Указатель положения стабилизатора. 6. Регулятор впрыска топлива в двигатель. 7. Помпа подкачки топлива в двигатель. 8. Перекрывной топливный кран. 9. Рычаг управления выпуска шасси. 10. Рычаг переключения управления двигателем на полный газ. 11. Рычаг управления двигателем. 12. Таблица данных запуска двигателя. 13. Рычаг управления системой охлаждения двигателя. 14. Предохранительный рычаг пулемётов. 15. Рычаг замка фонаря кабины. 16. Тумблер запуска двигателя. 17. Рычаг аварийного сброса фонаря. 18. Сигнализатор обогрева кабины. 19. Замок открытого положения форточки. 20. Выключатель электросистемы. 21. Выключатель зажигания. 22. Указатель скорости. 23. Указатель высоты. 24. Часы. 25. Рычаг включения вентиляции кабины. 26. Авиагоризонт. 27. Указатель крена. 28. Указатель давления. 29. Ручка перекладки угла атаки винта. 31). Указатель остатка топлива. 31. Указатель оборотов двигателя. 32. Указатель расхода масла. 33. Вариометр. 34. Индикатор положения шасси. 35. Рычаг ручной помпы топлива. 36. Панель контрольных ламп. 37. Выключатель контрольных ламп. 38. Выключатель обогрева кабины. 39. Рычаг уборки и выпуска шасси. 40. Механический указатель положения шасси. 41. Рычаг аварийного выпуска шасси. 42. Кислородный прибор. 43. Регулятор подачи кислорода. 44. Топливный перекрывной кран. 45. кислородный перекрывной кран. 46. Регулятор педалей ножного управления. 47. Указатель температуры охлаждающей жидкости. 48. Выключатель указателя температуры масла. 49. Указатель температуры масла. 50. Лампа аварийного остатка топлива. 51. Топливомер.

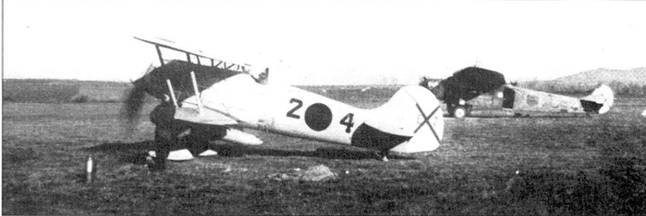

Истребитель-биплан Не-51, ни смену которому пришел Bf. 109.

В ряде аспектов Bf.109D был отличным боевым самолетом, и эти качества в основном перешли к Bf.109Е. выпускавшимся в большом количестве. Всего было выпущено меньше 200 истребителей с двигателями DB 600. Три Bf. 109D-1 вместе с тремя Не 112В-1 были представлены для выбора венгерским ВВС, которые заказали 40 Bf.109E, но этот контракт так и не состоялся.

Вооружение: 1 20-мм пушка MG FF/M со 160 снарядами на ствол и 2 7.9-мм пулемета MG 17 с 500 патронами на ствол.

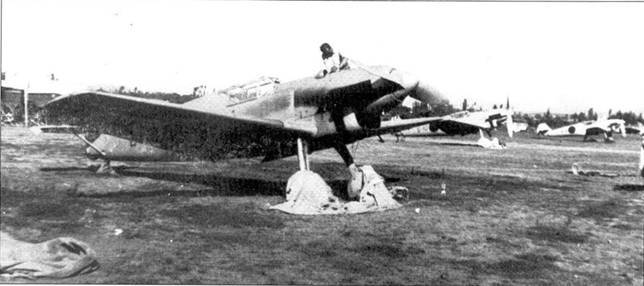

Подготовки Bf.109B-1 из 2.J/88 к боевому вылету.

Французский летчик Константин Розанов в кабине Bf.109B-1.

Среди двух наиболее многочисленных серий Bf.109Е «Эмиль» являлся пиком четырехлетнего развития типа; он был равен элите истребителей своего времени, а многих просто превосходил.
