Асы люфтваффе пилоты Bf 109 в Испании - Страница 4

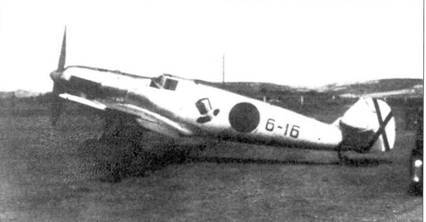

Один из последних Bf.109-1 из 2-й эскадрильи легиона «Кондор» отправленных в Испанию.

Bf.109D-1 легиона «Кондор» в полете. Хорошо видна эмблема второй эскадрильи — «Цилиндр».

1 ноября 1938 г люфтваффе претерпели серьезную реорганизацию. Впервые истребительная авиация была разделена на две части — «легкие» (leichten) и «тяжелые» (schweren) истребительные группы. Последние 1 января 1939 г стали группами «охотников» (Zerstoren). Кроме I/JG 130, которая была вооружена Bf.109C и Bf.109D, и одной или двух групп, вроде I/JG 133, ожидающих перевооружения, все «легкие» группы были вооружены либо Bf. 109B, либо Bf.109С. 1 января 1939 г «тяжелые группы» были переименованы в группы «охотников». JG 141 стал ZG 1, I группа эскадры вскоре после этого была перевооружена на Bf 110. JG 142 стала ZG 26 «Хорст Вессель», JG 143 стала ZG 52, a JG 144 стала ZG 76 — ее 2-я группа получила Bf. 109B, а 1-я-Bf 110.

В начале 1939 г на «Мессершмитт» зачастили иностранные делегации, что привело к нескольким контрактам на экспорт истребителя. Первым было получено разрешение на экспорт в Швейцарию.

Практически всех без исключения потенциальных покупателей интересовал вариант под двигатели «Даймлер-Бенц», которые к тому времени поступали в люфтваффе в ограниченном количестве. Зато швейцарцы согласились купить 10 машин Bf.109C с двигателем Jumo, так как очень нуждались в современном истребителе.

Первый Bf.109C поступил в Швейцарию 17 декабря 1938 г, а 10-й — 19 января 1939 г. По сути это были гибриды Bf. 109В под двигатель Jumo 210Da с вооружением Bf. 109С-1. Самолеты перегонялись из Аугсбурга в Швейцарию пилотами заказчика, причем практически не имели оборудования. Радиостанции и вооружение ставились уже в Швейцарии. Швейцарские самолеты вооружались четырьмя 7,45-мм пулеметами. Фюзеляжная пара пулеметов имела 480 патронов на ствол, а крыльевая — 418. Истребители поступили 15-ю «флигеркомпанию».

Вооружение Bf.109С: 4 7,9-мм пулемета MG 17 с 500 патронами на ствол (два фюзеляжных имели 500 патронов на ствол и 420 патронов для крыльевых пулеметов).

Двигатель Jumo 210 с моторамой.

В июле 1938 года известный в мире американский пилот Альфорд Вилльямс — близкий друг Удета — прилетел в Германию на «Гульфхоке» G-22 фирмы «Грумман» и получил разрешение подняться в воздух на Bf.109D. Вилльямс потом составил отчет о своем полете, где он назвал Bf. 109 лучшим истребителем в мире. Не известно какие были бы его оценки, если бы кроме Bf. 109 он облетал еще и «Харрикейн» или «Спитфайр». Его оценка в основном базировалась на той информации, которую ему предоставили в Германии. К тому же Вилльямсу не сказали, что самолет, на котором он летал, имел гораздо более мощный мотор, чем те которые состояли на вооружении истребительных эскадрилий.

С самого начала работ по Bf. 109 планировалась установка на него двигателя DB 600 — 12-цилиндрового, типа перевернутой V, жидкостного охлаждения, работа над которым началась на «Даймлер-Бенце» в 1932 г.

В самом деле, первоначальные требования воздушного штаба предусматривали взаимозаменяемость двигательных установок DB 600 и Jumo 210. Еще в июне 1937 г на Bf. 109 V10 двигатель Jumo 210G заменили на DB 600Аа. Таким образом он стал первым опытным самолетом Bf. 109D. Правда, в рождении последнего эта опытная машина сыграла мало роли, так как была разбита в Цюрихе. VI1, V12 и VI3 (первоначально последние предсерийные Bf.109B-0) были оснащены новым двигателем, а последний получил специально форсированный DB 601, что и принесло Германии мировой рекорд скорости среди сухопутных самолетов.

Bf. 109D был по сути промежуточным решением в ожидании поступления Bf.109E с двигателем DB 601, хотя и имел характеристики гораздо более высокие, чем вариант с Jumo 210. Тому были три причины. Главной из них было то, что с самого начала — с 1933 г люфтваффе делали основную ставку на бомбардировочную авиацию, которую следовало создать как можно скорее, чтобы избежать возможного противодействия немецкому вооружению со стороны Англии и Франции. Таким образом приоритетными были поставки DB 600 для «Хейнкеля» Не 111. К 1938 г взгляды переменились диаметральным образом, а двигатель DB 600 уже заменялся в производстве на DB 601. В результате РЛМ решило ограничиться выпуском небольшого числа Bf. 109D под DB 600, а основной упор сделать на Bf.109E с DB 601. Всего было выпущено меньше 200 Bf. 109D. Третьей причиной было то, что DB 600 был не особо доведенными, и тем более не годился для одномоторного истребителя из-за недостаточной надежности.

DB 601 имел почти те же размеры, что и DB 600. Цилиндры и поршни остались без изменений. Карбюратор первого был заменен на непосредственный впрыск топлива на втором. Степень сжатия увеличили с 6,5 до 6,9, наддув усилили, а нагнетатель получил автоматическую систему регулирования наддува при помощи гидромуфты. Непосредственный впрыск топлива снижал его расход, позволял использовать бензин с меньшим октановым числом и в отличии от карбюратора позволял мотору долго работать при отрицательных перегрузках. Однако все эти новшества потребовали длительной доводки, а решение о снятии с производства DB 600 было уже принято. Как следствие, к концу 1938 г DB 601 фактически еще не было в достаточном количестве, а производство DB 600 уже еле теплилось. Так что Bf.109 с Jumo 210 оставался в производстве на шесть месяцев дольше, чем планировалось.

Небольшая установочная партия Bf.109D с DB 600Аа была заказана в конце осени 1937 г. Подобно установочной партии В-серии все они получили номера «ферзух», но послужили для доводки уже самолетов серии «Е». Так Bf. 109D-01 и D-02 стали Bf. 109 V14 D-IRTT и Bf.109 VI5 D-IPHR. Вслед за ними со сборочной линии стали сходить Bf.109D-1, поставки которых в 1-ю группу 131-й истребительной эскадры начались весной 1938 г.

Bf. 109В-1 легиона «Кондор» над окопами республиканских войск.

Bf. 109D-1 за противопожарной перегородкой практически не отличался от Bf. 109C. Была только увеличена толщина обшивки, усилены полки лонжеронов, усилены стойки шасси. DB 600А работал на управляемый электроприводом, трехлопастный, металлический винт изменяемого шага. Двигатель ставился на мотораму, прикрепленную к шпангоуту четырьмя болтами. Большой туннельный радиатор под носом самолета был заменен на небольшой маслорадиатор. Гликоле-вые радиаторы же были перенесены под крыло, что потребовало сделать в его конструкции дополнительные вырезы и, как следствие, усилить дополнительной пластиной. Воздухозаборник нагнетателя был установлен над портом выхлопных патрубков. Емкость фюзеляжного бака, повторявшего контур сиденья пилота, была увеличена до 400 л.

Брони никакой не было. Вооружение состояло из двух 7,9-мм пулеметов MG 17 с 500 патронами на ствол и 20-мм пушки MG FF/M со 160 снарядами. Пулеметы были установлены перед кабиной и синхронизированы для стрельбы через винт, а пушка монтировалась непосредственно на картере двигателя и стреляла через кок винта, что эффективно снижало ее отдачу. Позже было установлено, что MG FF оказалась не совсем подходящей для такой установки и ее на Bf. 109D-1 не ставили, а боезапас MG 17 увеличили до 1000 патронов на ствол. Более мощным был вариант Bf.109D-2 с еще двумя крыльевыми MG 17. a Bf.109D-3 имел две крыльевые MG FF, но они не выпускались серийно в ожидании готовности Bf.109E.
