81-мм миномет для огневой поддержки пехотных подразделений был разработан фирмой «Гочкис Брандт» в конце 50-х годов. В 1961 году он был принят на вооружение французской армии под обозначением МО-81-61 и выпускался в двух вариантах — с коротким стволом (под наименованием М. 61 С) и с длинным стволом (М. 61L).

Миномет выполнен по обычной схеме и состоит из гладкой трубы с казенником и стреляющим устройством, опорной плиты небольшого размера, двуноги-лафета, прицельных приспособлений и механизма горизонтирования. Вращающийся центральный узел опорной плиты позволяет вести фуговой обстрел из миномета без ее перестановки. Гидроамортизатор предохраняет все части миномета от резких сотрясений при выстреле.

МО-81-61 может перевозиться различными автомобилями, а также вьючными животными. На небольшие расстояния он переносится силами расчета из 4–5 человек, при этом миномет разбирается на три части массой 12–15 кг каждая.

В состав боекомплекта 81 — мм французского миномета входят осколочно-фугасные, осветительные, дымовые и пристрелочные мины. Дымовые мины снаряжены четыреххлористым титаном и при разрыве дают довольно плотное облако белого дыма. Пристрелочные имеют небольшой заряд взрывчатого вещества и дымообразующий состав с примесями зеленого, желтого или красного красителя.

Копию французского миномета МО-81-61 выпускает южноафриканская фирма «Денел». Обозначенный МЗ, южноафриканский миномет также производится в двух вариантах — с коротким и длинным стволом. Осколочно-фугасная мина местного изготовления весит на 1 кг больше французской и оснащена неконтактным взрывателем.

Тактико-технические данные

Обозначение: М. 61С (М. 61L)

Тип: средний миномет

Калибр, мм: 81

Длина ствола, калибров: 14,2 (16,9)

Вес в боевом положении, кг: 39,4 (41,5)

Начальная скорость снаряда, м/с: 245 (250)

Скорострельность, выстр/мин: 12–15

Макс, дальность стрельбы, м: 4100 (5000)

Батальонный тяжелый миномет М0-120-60 разрабатывался французской фирмой «Гочкис Брандт» (ныне «Томпсон Брандт») для огневой поддержки подразделений альпийских стрелков и воздушно-десантных войск. В соответствии с этим все усилия конструкторов были направлены на снижение веса орудия. За счет минимизации размеров и использования легких сплавов и высокопрочных сталей вес миномета в боевом положении составил всего 94 кг (для сравнения: обычные 120-мм минометы весят 250–300 кг). Однако в этом есть и свои недостатки. Довольно легкая и небольшая опорная плита отрицательно сказалась на устойчивости миномета при стрельбе зарядами повышенной мощности, в результате чего его применение в пехотных частях ограниченно.

Стандартная конструкция миномета включает гладкий ствол с казенником, двуногу-лафет с механизмами горизонтирования, наводки и амортизатором, а также опорную плиту и прицел. Стрельба ведется на накол или с помощью спускового шнура. В боекомплект могут входить любые типы осколочно-фугасных, дымовых и осветительных мин, используемых для ведения огня из 120-мм минометов, а также активно-реактивная мина с дальностью стрельбы 6670 м.

На большие расстояния миномет перевозится вместе с расчетом и боекомплектом в кузове автомобиля. В случае перевозки вьючными животными или переноски расчетом он разбирается на три части весом 34 кг (ствол с казенником), 24 кг (двунога-лафет) и 36 кг (опорная плита).

Тактико-технические данные

Тип: тяжелый миномет

Калибр, мм: 120

Расчет, чел.: 3

Вес в боевом положении, кг: 94

Начальная скорость снаряда, м/с: 240

Скорострельность, выстр/мин: 12–15

Макс, дальность стрельбы, м: обычной миной — 4200, активно-реактивной миной — 6670

Вес снаряда, кг: 13–13,8

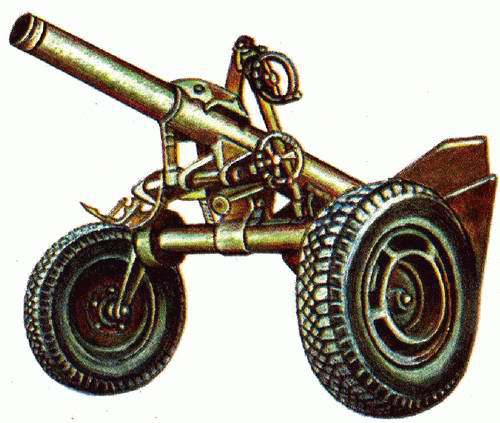

Буксируемый миномет MO-120-RT61 (F1) был разработан в конце 60-х годов фирмой «Гочкис Брандт» и поступил на вооружение французской армии в 1973 году. Его основной отличительной чертой является ходовая часть с колесами автомобильного типа. При стрельбе колесный ход не отделяется, и это позволяет легко перекатывать миномет силами расчета в случае смены позиции.

Конструктивно RT61 (F1) состоит из нарезного ствола с казенником, опорной плиты и лафета с колесным ходом. На лафете смонтированы устройства горизонтальной и вертикальной наводки, механизм горизонтирования и обоймы с амортизаторами. Опорная плита не только обеспечивает миномету устойчивость при стрельбе — наличие вращающегося центрального узла плиты дает возможность вести4 круговой обстрел без ее перестановки. Для увеличения поверхности охлаждения при интенсивной стрельбе на наружной поверхности ствола имеются кольцевые выточки. Стреляющий механизм позволяет вести огонь спуском и на накол.

В состав боекомплекта миномета входят 120-мм осколочно-фугасные и осветительные мины различных видов. Некоторые из них, обладающие формой снаряда, отличаются от обычных тем, что имеют ведущие пояски с готовыми нарезами. Под воздействием пороховых газов такие мины закручиваются при движении в канале ствола и стабилизируются в полете вращением. В результате существенно увеличивается точность и кучность стрельбы. Специально для RT61 (F1) разработана осколочно-фугасная активно-реактивная мина PRPA, повысившая дальность ведения огня до 13 км. Создается также новая мина АРМС с дальностью стрельбы до 17,5 км. В случае необходимости из миномета можно стрелять стандартными 120-мм минами, предназначенными для гладкоствольных минометных орудий.

Тактико-технические данные

Обозначение: MO-120-RT61 (F1)

Тип: тяжелый миномет

Калибр, мм: 120

Длина ствола, калибров: 15

Вес в боевом положении, кг: 582

Скорострельность, выстр/мин: 15–20

Макс. дальность стрельбы, м: обычной миной — 8130, активно-реактивной миной —13000

Вес мины, кг: 15,7

Легкая зенитная пушка CAI-B01 (101La/5TG) была принята на вооружение в 1954 году и разрабатывалась швейцарской фирмой «Эрликон», крупнейшим изготовителем 20-мм зенитных автоматов в Европе в годы Второй мировой войны. Она предназначалась для прикрытия движущихся войсковых колонн на марше, а также устанавливалась на стационарных боевых позициях. Пушка имела одноосный колесный ход и без труда перекатывалась на поле боя силами расчета из 2–3 человек. Во время подготовки орудия к стрельбе колесный ход отделялся и компактный автомат мог размещаться в окопе или укрытии. Зона поражения воздушных целей достигала высоты 1500 м, а в случае необходимости пушка могла вести огонь с колесного хода по наземным целям.

Конструкция CAI-B01 включала ствол-моноблок с дульным тормозом, треножный лафет, механизмы вертикальной и горизонтальной наводки с ручными приводами, а также колесный ход с устройством для изменения клиренса. Для стрельбы по воздушным целям использовался кольцевой зенитный прицел, смонтированный на параллелограмном подвесе, а для ведения огня по наземным целям имелся обычный оптический прицел. Скорострельность пушки составляла 1000 выстрелов в минуту, а питание боеприпасами производилось из барабанных магазинов емкостью 20 и 50 снарядов или из коробчатого магазина емкостью 8 снарядов. В боекомплект зенитного автомата входили унитарные выстрелы с осколочно-фугасным и бронебойно-трассирующим снарядами.
