Тактико-технические данные

Обозначение: АСУ-57

Тип: авиадесантная САУ

Экипаж, чел.: 3

Боевой вес, т: 3,3

Длина, м: 5,75

Ширина, м: 2,08

Высота, м: 1,46

Вооружение: 57-мм пушка 4-51 или Ч-51М

Двигатель: М-20Е мощностью 50 л.с.

Максимальная скорость, км/ч: 45

Запас хода, км: 250

Вскоре после начала серийного производства «Шилки» конструкторы занялись ее коренной модернизацией в стремлении значительно увеличить боевую мощь установки и дальность стрельбы по высоте. Однако в 1970 году все эти работы прекратились и было решено создать принципиально новый ракетно-артиллерийский зенитный комплекс. Получив обозначение 2С6 «Тунгуска», он поступил на вооружение Советской Армии в 1982 году и монтировался на гусеничном шасси ГМ-352 с регулируемым клиренсом. Высокая проходимость обеспечивалась также за счет гидромеханической трансмиссии и гидропневматической подвески. По бокам башни фугового вращения располагались две двуствольные 30-мм автоматические пушки и две спаренные пусковые установки зенитных ракет 9М311. В башне размещались информационные радиолокационные и оптико-электронные приборы, средства связи, пульты управления экипажа и цифровая вычислительная система. Предназначенная для защиты механизированных войск на марше, «Тунгуска» могла вести огонь как с места, так и с ходу. Сплошная зона поражения цели достигалась путем последовательного ее обстрела ракетами и пушками. Выполненная по схеме «утка», двухступенчатая бикалиберная ракета наводилась с помощью РЛС по линии визирования. Наводчику оставалось только удерживать цель в прицеле. Боевая часть ракеты осколочно-стержневая, обеспечивающая поражение цели при пролете на дистанции до 5 м. В артиллерийский боезапас входили выстрелы с осколочно-фугасным и осколочно-трассирующим снарядами. Возимый боекомплект для пушек включал 1904 выстрела в четырех коробах. Модернизированный зенитный комплекс 2С6М «Тунгуска-М», принятый на вооружение в 1990 году, имеет усовершенствованную систему управления огнем с лазерным дальномером, ответчик «свой-чужой» и вспомогательную силовую установку. В состав комплекса входят несколько ремонтных машин, а также транспортно-заряжающая машина, которая перевозит 8 ракет и 32 короба с боеприпасами для зенитных автоматов. Экипаж «Тунгуски» включает четыре человека: командира, оператора, наводчика и механика-водителя. Ракетное вооружение комплекса 2С6М увеличено до 8 ракет в четырех пусковых контейнерах.

Тактико-технические данные

Обозначение: 2С6М «Тунгуска»

Тип: ЗРПК

Экипаж, чел.: 4

Боевой вес, т: 34,8

Длина, м: 7,93

Ширина, м: 3,23

Высота, м: 4,02

Вооружение: две двуствольные 30-мм пушки 2А38, 8 ПУ ракет 9М311

Зона поражения по высоте, м: 15-3500 (ракетами), 0-3000 (снарядами)

Дальность стрельбы, м: 2500–8000 (ракетами), 200-4000 (снарядами)

Скорострельность, выстр/мин: 4800

Двигатель: В-84М30 мощностью 700 л.с.

Максимальная скорость, км/ч: 65

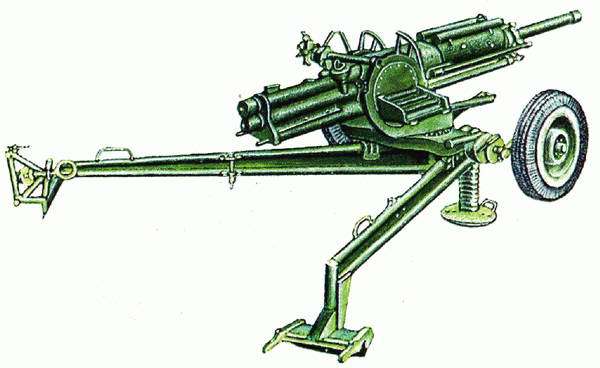

К разработке автоматического миномета, обладающего высокой скорострельностью, в СССР приступили после окончания Великой Отечественной войны. В 1955 году на вооружение Советской Армии приняли казематный автоматический миномет («КАМ»), однако работы над полевым вариантом оружия затянулись, и его массовое производство было развернуто только в начале 70-х годов. В последующем 82-мм миномет, обозначенный 2Б9 «Василек», с успехом использовался в боевых действиях в Афганистане и в настоящее время применяется в локальных войнах на территории бывших советских республик.

По внешнему виду «Василек» напоминает легкое полевое орудие благодаря наличию раздвижных станин, колесного хода и переднего домкрата для упора. На боевой позиции колеса вывешиваются, а миномет опирается на сошники станин и домкрат. Принцип действия миномета основан на использовании энергии отдачи свободного затвора. В правый боковой приемник вставляется кассета с четырьмя минами. Последующие подача снаряда, закрывание затвора и выстрел производятся автоматически. «Василек» имеет также и одиночный режим огня для стрельбы по навесной траектории. При этом под затыльной частью миномета необходимо вырыть яму для увеличения угла вертикальной наводки. Модернизированный вариант миномета под обозначением 2Б9М отличается воздушным охлаждением ствола вместо водяного.

Транспортируется «Василек» на буксире или в кузове транспортной машины 2Ф54, созданной на базе автомобиля ГАЗ-66-05. Весь комплекс называется 2К21. Расчет миномета состоит из четырех человек, а для стрельбы используются стандартные 82-мм осколочно-фугасные мины О-832ДУ массой 3,1 кг и метательные пороховые заряды. Радиус эффективного поражения осколками мины составляет 18 м. Кроме того, для «Василька» разработан также специальный кумулятивный снаряд для поражения бронированных целей прямой наводкой.

Тактико-технические данные

Обозначение: 2Б9

Тип: автоматический миномет

Калибр, мм: 82

Вес в боевом положении, кг: 622

Угол ГН, град: 60

Угол ВН, град: -1; +85

Скорострельность, выстр/мин: 100-120

Макс. дальность стрельбы, м: 4700

Вес мины, кг: 3,1

Работы над 240-мм минометом, согласно требованиям ГАУ, начались в КБ под руководством Б.Н. Шавырина еще в начале 1944 года. Красная Армия нуждалась в простом и дешевом оружии, способном эффективно разрушать укрепления противника как на поле боя, так и в городской черте. При использовании миномета в осадных целях относительно длительное время на переход из походного в боевое положение и неудобство в обслуживании не играли решающей роли. Опытные экземпляры 240-мм орудия поступили на испытания в конце войны, но в связи с завершением боевых действий разработка миномета была приостановлена и вновь возобновлена только в 1947 году. В 1950 году миномет поступил на вооружение под обозначением М-240. Всего за семь лет было изготовлено около 330 М-240.

Ствол 240-мм миномета представлял собой гладкую трубу, на которой имелись казенник и откидной затвор. Заряжание производилось с казенной части — при этом ствол отклонялся в горизонтальное положение. С помощью специального лотка пять человек расчета досылали мину в канал ствола, после чего последний возвращался в исходное для стрельбы положение. Для подвоза боеприпасов использовалась двухколесная тележка. Миномет не имел противотанковых устройств, и при ведении огня отдача гасилась массивной опорной плитой. В боекомплект входили осколочно-фугасные мины весом 130 кг. Для транспортировки М-240 оснащался колесным ходом и перевозился механической тягой со скоростью до 40 км/ч. Резиновые шины заполнялись губчатым веществом. Боеприпасы на огневую позицию подвозились в кузове тягача или других автомобилей. Время развертывания миномета в боевое положение составляло не менее 20–25 минут. Скорострельность М-240 не превышала 1 выстрела в минуту.
