LelG 18 представляла собой короткоствольное орудие, состоящее из ствола, люльки с противооткатным устройством, однобрусного подрессоренного лафета, щитового прикрытия, деревянных колес, механизмов наводки и прицельных приспособлений. Так как пушка не имела обычного затвора, его роль выполняла казенная часть салазок, оснащенная всеми устройствами для производства выстрела. При перезарядке казенная часть ствола поднималась вверх, стреляная гильза выбрасывалась, загонялась новая, и после поворота рукоятки орудие вновь было готово к стрельбе. Однобрусный лафет ограничивал горизонтальную наводку пушки, не превышавшую угла в 6°. Максимальный угол возвышения орудия составлял 73,5°. В боекомплект LelG 18 входили выстрелы раздельного заряжания, включающие фугасные и осколочно-фугасные снаряды. Для борьбы с танками применялись специальные кумулятивные снаряды, пробивающие на дистанции 300 м броню толщиной 90 мм.

Тактико-технические данные

Обозначение: LelG 18

Тип: пехотная пушка

Калибр, мм: 75

Вес в боевом положении, кг: 440

Длина ствола, калибров: 11,8

Начальная скорость снаряда, м/с: 221 (осколочно-фугасный)

Скорострельность, выстр/мин: 8-12

Макс. дальность стрельбы, м: 3550

Бронепробиваемость кумулятивным снарядом, мм: 75–90

Вес осколочно-фугасного снаряда, кг: 5,5

Наряду с LelG 18, пушка slG 33 являлась основным пехотным орудием немецкой армии, Перед началом Второй мировой войны каждый полк пехотной дивизии вермахта имел в своем распоряжении шесть 75-мм пушек LelG 18 и две 150-мм slG 33. Ни одна армия мира не располагала в то время пехотными орудиями большого калибра. slG 33 обеспечивали немецкой пехоте значительное преимущество на поле боя. При стрельбе прямой наводкой снарядами весом 38 кг 150-мм пушки быстро подавляли огневые точки противника, расчищая дорогу наступающим войскам. Однако в оборонительных боях и при отступлении сразу проявился основной недостаток slG 33 — сложность в транспортировке. Начиная с 1942 года в вермахте все чаще стали использовать самоходный вариант этого орудия.

Пехотная пушка slG 33 выпускалась серийно с 1933 года и имела подрессоренный однобрусный лафет с колесами. Ствол-моноблок располагался в люльке с противооткатными устройствами и оснащался клиновым затвором. Небольшое щитовое прикрытие защищало расчет от пуль и осколков. Ограниченный из-за однобрусного лафета угол горизонтального обстрела орудия составлял всего 11°, зато угол возвышения ствола, достигающий 75°, позволял вести навесной огонь и решать задачи, обычно возлагаемые на минометы. В боекомплект выстрелов раздельного гильзового заряжания входили специальные фугасные, а также дымовые снаряды. В случае необходимости для борьбы с вражеской бронетехникой применялись кумулятивные 150-мм снаряды гаубицы sFH 18, пробивающие броню толщиной до 160 мм. Начальную скорость снарядов можно было регулировать различными типами зарядов.

Пушка slG 33 транспортировалась конной (шестерка лошадей) или механической тягой. Максимальная скорость ее движения благодаря наличию подрессоривания достигала по хорошей дороге 35 км/ч. Колеса орудия были оборудованы тормозными устройствами с ручным и пневматическим приводами.

Тактико-технические данные

Обозначение: slG 33

Тип: пехотная пушка

Калибр, мм: 150

Вес в боевом положении, кг: 1750

Длина ствола, калибров: 11,4

Начальная скорость снаряда, м/с: 240 (фугасный), 280 (кумулятивный)

Скорострельность, выстр/мин: 2–3

Макс. дальность стрельбы, м: 4700

Бронепробиваемость кумулятивным снарядом, мм: 160

К работам над безоткатными орудиями в Германии приступили в начале 30-х годов. Пушки этого типа привлекали внимание прежде всего своим небольшим весом и большим калибром применяемых снарядов. Поэтому они наилучшим образом подходили для оснащения подразделений горных и воздушно-десантных войск.

105-мм безоткатное орудие LG 40 было разработано фирмой «Крупп» и поступило на вооружение вермахта в 1940 году. Оно было предназначено для уничтожения огневых точек и живой силы противника, а также для борьбы с вражеской бронетехникой. Стрельба велась стандартными боеприпасами. Конструкция затвора позволяла выпускать в момент выстрела часть газов наружу — в сторону, обратную направлению движения снаряда. Таким образом удалось отказаться от противооткатных устройств и уменьшить вес орудия.

Безоткатная пушка LG 40 состояла из ствола-моноблока с затвором и соплом, щитового прикрытия, расположенного на верхнем станке лафета, подрессоренного нижнего станка с двумя обрезиненными колесами и прицельных приспособлений. На дульной части ствола имелся транспортировочный кронштейн. Орудие имело сектор горизонтального обстрела 80°, угол возвышения ствола находился в пределах между -15° и +40°.

105-мм безоткатные пушки поставлялись в парашютные и горнострелковые немецкие дивизии. В десантном варианте их можно было сбрасывать с парашютами, предварительно разобрав на четыре части. Хотя эти орудия отличались рядом достоинств, тем не менее им были присущи и многие недостатки. Газы, вырывающиеся из сопла, заставляли расчет держаться подальше от казенника и к тому же демаскировали пушку. LG 40 по этой же причине нельзя было устанавливать в тесных убежищах, ДОТах и танковых башнях. По дальности стрельбы это оружие значительно уступало обычным артиллерийским системам, поэтому приходилось усиливать пороховой заряд для увеличения небольшой начальной скорости снаряда.

Тактико-технические данные

Обозначение: LG 40

Тип: безоткатное орудие

Калибр, мм: 105

Вес в боевом положении, кг: 388

Длина ствола, калибров: 13

Начальная скорость снаряда, м/с: 380 (кумулятивный), 335 (осколочно-фугасный)

Скорострельность, выстр/мин: 6–7

Макс. дальность стрельбы, м: 7950

В отличие от большинства других стран в Германии перед началом Второй мировой войны из состава пехотных дивизий были исключены полевые пушки. Более высокой эффективностью при наступлении обладали гаубицы, и к тому же они были гораздо проще и дешевле в производстве. Артиллерийский полк пехотной дивизии вермахта располагал четырьмя дивизионами на конной тяге: тремя дивизионами легкой артиллерии, оснащенными 12 105-мм гаубицами LeFH 18 каждый, и одним дивизионом тяжелой артиллерии, имевшим 12 гаубиц sFH 18 калибра 150 мм.

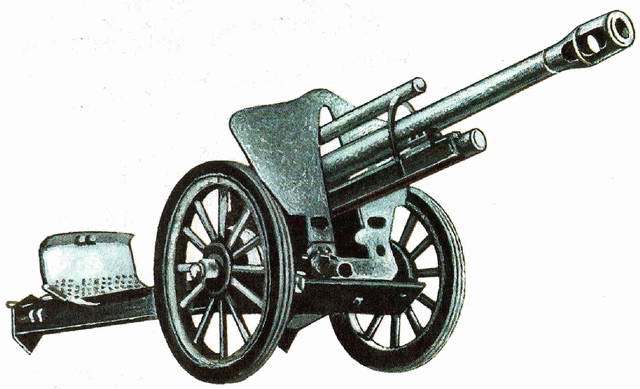

Гаубица LeFH 18 «обр. 18» была предназначена для уничтожения живой силы противника, разрушения земляных укреплений и проволочных заграждений, а также для борьбы с вражеской бронетехникой. Для стрельбы использовались осколочно-фугасные гранаты, дымовые, зажигательные, бронебойно-трассирующие и кумулятивные снаряды. Гаубица имела раздельное гильзовое заряжание и шесть разных зарядов, позволяющих контролировать начальную скорость и дальность полета снаряда. Лафет с раздвижными станинами обеспечивал угол горизонтального обстрела 56°, вертикального — от -5° до +42°. Расчет орудия состоял из шести человек, в том числе двух наводчиков.
