ПРИМЕЧАНИЕ
В начале построения полилинии данная кнопка недоступна, так как невозможно определить направление дуги из-за отсутствия предыдущего сегмента.
– метод, вызываемый этой кнопкой, отличается от предыдущего тем, что пользователь задает направление дуги сам. Первым щелчком кнопкой мыши задается направление построения дуги, вторым – определяется ее конечная точка (рис. 3.19).
– метод, доступный с помощью этой кнопки, предназначен для построения дугообразного сегмента по трем точкам. Первой точкой, через которую будет проходить строящаяся дуга, является конечная точка предыдущего сегмента полилинии или ее начальная точка, если построение полилинии начинается с дуги. Вторая и третья точки указываются двумя последовательными щелчками кнопки мыши на рабочем поле (рис. 3.20). Последним щелчком фиксируется положение конечной точки дуги.
Рис. 3.18. Построение дуги, являющейся продолжением предыдущего сегмента

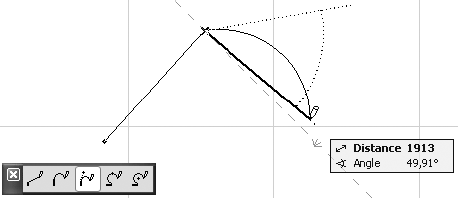

Рис. 3.19. Построение дугообразного сегмента с заданным направлением

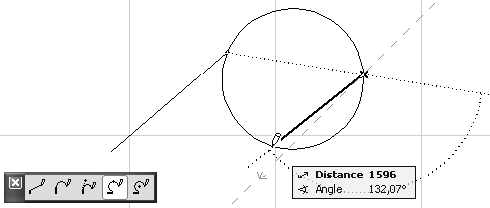

Рис. 3.20. Построение дугообразного сегмента, проходящего через три точки
– метод предназначен для построения дуги, положение центра которой определяется первым щелчком кнопки мыши (рис. 3.21). Вторым щелчком указывается положение конечной точки дуги.
Рис. 3.21. Построение дуги с указанием ее центра
Построение кривых
Произвольные кривые можно построить с помощью инструмента Spline (Сплайн), кнопка которого
по умолчанию отсутствует в разделе Document (Документ) палитры инструментов. Чтобы активировать этот инструмент, нужно выполнить команду главного меню ArchiCAD Document ► Documenting Tools ► Spline (Документ ► Инструменты оформления ► Сплайн). В меню Document (Документ) находятся и все остальные рассматриваемые инструменты построения двумерных объектов. Информационная палитра с элементами управления этим инструментом имеет вид, показанный на рис. 3.22.
Рис. 3.22. Инструменты построения кривых
Существует два режима построения кривых: с разомкнутым и замкнутым контуром. Режимы устанавливаются кнопками
и
соответственно, расположенными на информационной палитре и в окне настройки параметров кривых по умолчанию.
ArchiCAD предоставляет три метода построения кривых: построение обычного сплайна, построение кривой Безье и черчение эскизной линии.
Используем метод построения обычного сплайна при установленном по умолчанию режиме разомкнутого контура, выполнив последовательность действий.
1. Нажмите кнопку
расположенную в разделе выбора методов построения.
2. Укажите начальную точку кривой, щелкнув кнопкой мыши на свободном месте рабочего поля, – в указанном месте появится маркер в виде косого креста.
