Нет никакой надобности знать, чем они различаются и какие имеют преимущества друг перед другом. Главное, что они самодостаточны и на них можно установить все необходимые платы расширения. Если же вы хотите приобрести материнскую плату, например, специально оптимизированную под разгон, это все-таки потребует от вас предварительно познакомиться с возможностями платы.

Как уже упоминалось выше, форм-фактор материнской платы задает не только ее геометрические размеры, но и количество слотов расширения. Например, один PCI Express и шесть PCI-слотов могут быть размещены только на платах формата ATX или Extended ATX. На платах меньшего размера количество слотов будет другим (четыре у micro-ATX и три у flex-ATX). Часто один-два PCI-слота заменяются одним или двумя слотами PCI Express.

Ниже дано описание некоторых компонентов, которые могут располагаться на материнской плате.

Процессорное гнездо (рис. 3.2), или, как его еще называют, слот (сокет), служит для установки на материнскую плату центрального процессора и механического соединения его с группой проводников.

Рис. 3.2. Процессорные слоты для разных процессоров

В зависимости от типа процессора сокет может иметь разные интерфейсы. Еще совсем недавно его стандартная конструкция представляла собой пластиковую площадку со множеством отверстий: в нее вставлялся процессор, который крепился с помощью небольшого сдвига верхней пластины.

Сейчас в моду начинают входить процессоры от Intel, которые не имеют металлических выводов, а содержат лишь множество металлических площадок, а в них уже упираются выводы процессорного слота (более детально об этом можно прочитать в гл. 4).

Когда дело касается модернизации материнской платы, то прежде всего необходимо подумать о ее дальнейшей «судьбе». Раньше таких вопросов не возникало, поскольку практически все процессоры устанавливались в материнскую плату, благодаря чему компьютер модернизировался достаточно легко. Сегодня же, когда процессоры появляются как грибы после дождя и каждая их новая серия влечет за собой новый интерфейс процессорного слота, неудачный выбор материнской платы может привести к тому, что при модернизации процессора может потребоваться модернизация и материнской платы. Именно поэтому прежде чем модернизировать старую или приобрести новую материнскую плату, желательно предварительно ознакомиться с тем, какие процессоры можно установить в тот или иной процессорный сокет. Более подробно об этом вы можете узнать из гл. 4.

Системная логика (чипсет) – главный компонент платы, отвечающий за ее функционирование, а в конечном итоге и за работу всего компьютера. Он имеет небольшие размеры и обычно состоит из нескольких микросхем (рис. 3.3).

Рис. 3.3. Микросхема системной логики

Как правило, чипсет представляет собой «мостовую» архитектуру, то есть состоит из двух мостов – северного и южного, за каждый из которых отвечает своя отдельная микросхема (или несколько микросхем).

В северном мосте реализованы контроллеры памяти, графического порта AGP и шины PCI.

В южном мосте – контроллер ATA (IDE) для жестких дисков и IDE-устройств, порты ввода/вывода и некоторые другие контроллеры.

Южный мост соединяется с северным с помощью PCI-шины.

Функции южного моста постоянно расширяются. В настоящее время в него входят:

• контроллер АТА и IDE;

• контроллеры USB;

• звуковой контроллер AC’97 (с шестиканальным цифровым выходом SPDIF);

• сетевой Ethernet-контроллер;

• контроллер IEEE1394 (FireWire);

• контроллер WLAN;

• контроллер Bluetooth.

От модели чипсета зависят все основные характеристики платы: поддерживаемые процессоры и память, тип системной шины, порты для подключения внешних и внутренних устройств, различные дополнительные возможности (например, интегрированный звук или графическое ядро). Современные чипсеты включают в себя множество различных встроенных контроллеров (для подключения жесткого диска, шины USB, портов ввода/вывода и др.), что удешевляет компьютер и облегчает его сборку и использование. Иногда вообще можно обойтись без каких-либо плат расширения, так как все необходимое уже есть в микросхемах системной логики, что, кстати, часто случается с офисными компьютерами.

Все группы чипсетов развиваются практически параллельно и в целом обеспечивают для своих процессоров примерно равные возможности по функциональности. Наибольшую популярность приобрели чипсеты, имеющие поддержку процессоров с интерфейсом Socket АМ2 (процессоры AMD) и LGA775 (процессоры Intel), хотя до сих пор можно встретить чипсеты с поддержкой предыдущих интерфейсов.

Как и в случае с процессорным слотом, при обновлении или покупке новой материнской платы обязательно нужно узнать технические характеристики чипсета, чтобы быть уверенным, что при модернизации процессора связка «материнская плата – процессор – оперативная память» будет работать на полную катушку. Кроме того, необходимо проследить за тем, чтобы чипсет был оборудован системой охлаждения, например, на основе тепловых труб, что, во-первых, уменьшит уровень шума, а во-вторых, позволит производить разгон системных компонентов.

BIOS (Basic Input/Output System – базовая система ввода/вывода) – первое программное обеспечение компьютера, которое начинает выполняться сразу после его включения. Кроме того, в BIOS содержатся параметры конфигурации и настройки компонентов материнской платы и практически всех установленных и подключенных к ней устройств.

BIOS хранится, как правило, в одной микросхеме, хотя достаточно часто на продвинутых материнских платах находятся две микросхемы BIOS (рис. 3.4).

Рис. 3.4. Микросхема BIOS в дублирующем исполнении

Такое сочетание микросхем позволяет загрузить компьютер, если одна из них будет повреждена, а также скопировать содержимое одной микросхемы на другую (например, после неудачной «перепрошивки» можно восстановить главную BIOS из резервной копии).

Большого значения при модернизации компьютера микросхема BIOS не имеет, поскольку ее содержимое всегда можно «перепрошить» более новой версией, увеличив тем самым функциональность материнской платы. Тем не менее вы можете выбрать материнскую плату с BIOS определенного производителя, например AMI BIOS.

Они предназначены для установки модулей оперативной памяти и снабжены специальными защелками, которые эти модули удерживают.

Производители материнских плат делают разное количество слотов для памяти – как правило, не менее двух. У более серьезных материнских плат их может быть четыре (рис. 3.5) или шесть. Это связано в первую очередь с форм-фактором материнской платы, да и погоня за дешевизной также вносит свои коррективы.

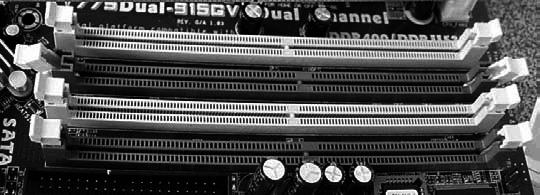

Рис. 3.5. Слоты для оперативной памяти

Слоты оперативной памяти, как и в случае с процессорным слотом, также могут иметь разный интерфейс, что зависит от типа поддерживаемой оперативной памяти. На сегодняшний день существует и активно используется несколько типов памяти, однако наибольшую популярность получил стандарт DDR2. При покупке «оперативки» обязательно нужно обращать внимание на то, что материнская плата практически не способна работать с разными типами памяти. Кроме того, конструкция слотов такова, что неподходящие модули памяти попросту в них не войдут.

Слоты плат расширений, или просто слоты шин, используются для установки в них разных плат расширения, например видеокарты, звуковой карты, SCSI-контроллера, модема и т. п.
