Апгрейд, ремонт и обслуживание компьютера - Страница 8

На задней стенке блока находится разъем для подключения кабеля, который, в свою очередь, подключается к электрической розетке с переменным напряжением 220 В. Кроме того, могут присутствовать выключатель напряжения и разъем для кабеля питания монитора.

В последнее время все большую популярность получают блоки питания, у которых есть регулятор скорости вращения вентилятора, поэтому к «обычному» набору компонентов на задней стенке блока питания прибавляется еще ручка такого регулятора (рис. 2.7).

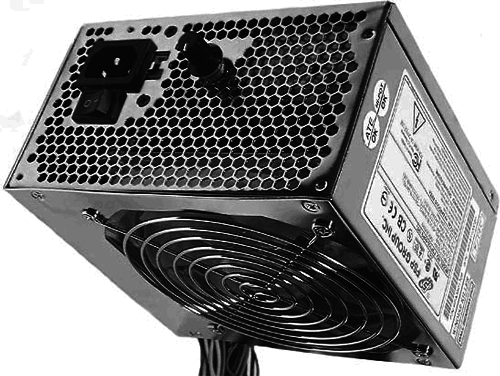

Рис. 2.7. Блок питания

На передней стенке блока питания находится отверстие, через которое выходит пучок проводов с группами контактов[2]. На них присутствует выдаваемое блоком питания напряжение 5 и 12 В. Кроме того, встречаются блоки питания, у которых вместо пучка выходящих проводов присутствует контактная группа – к ней подключается необходимое количество проводов с соответствующими контактами.

Рядом с проводами располагаются дополнительные вентиляционные отверстия – через них из корпуса «уходит» теплый воздух. Затем он попадает на вентилятор, который вытягивает его наружу.

В дорогих блоках питания вентиляция продумана более рационально. Вентиляционная решетка или отверстия находятся не на передней стенке, а на нижней, которая повернута в сторону процессора, и нагретый воздух вытягивается прямо с радиатора процессора. Это обеспечивает более эффективное охлаждение.

Основные требования к блоку питания:

• мощность;

• стабильность вырабатываемого электропитания;

• низкий уровень шума вентилятора.

Уровень шума не влияет на стабильность работы компьютера, однако может повлиять на настроение пользователя. Чтобы такого не случилось, как уже упоминалось выше, используются специальные регуляторы скорости вращения вентилятора, а также модифицированная решетка, которая его прикрывает. Именно эта решетка в большинстве случаев является причиной шума, поскольку стоит на пути вырывающегося из блока питания воздуха. Во избежание этого часто устанавливают сеточные решетки, у которых такой эффект проявляется меньше.

Количество подключаемых устройств и возможность разгона комплектующих напрямую зависят от мощности блока питания. Ведь каждое устройство использует его запас, который не безграничен и очень быстро исчерпывается.

Ниже (табл. 2.1) приведен пример конфигурации компьютера, ориентированного на офисное использование, и подсчитана приблизительная мощность, потребляемая его комплектующими.

Если подсчитать, то получается примерно 250 Вт. Это означает, что блок питания не только должен обеспечивать такую мощность, но и иметь ее запас.

Очень удобно использовать специальные утилиты, которые рассчитывают потребляемую мощность, основываясь на реальных данных для разных комплектующих. Примером такой утилиты может быть Power Supply Calculator. Как работать с ней, вы сможете узнать, просмотрев видеоурок «Урок 2.1. Программа Power Supply Calculator».

К примеру, с помощью этой программы можно узнать, что компьютер с установленным процессором Intel Pentium 4,3 ГГц, видеокартой GeForce 6800, оперативной памятью 1 Гбайт, одним жестким диском, одним приводом компакт-дисков и одним приводом дисков DVD способен потреблять пиковую нагрузку почти 380 Вт. Кроме того, не следует забывать о подключенных USB-устройствах, которые также отнимают у блока питания часть мощности.

Как правило, в зависимости от типа корпуса используются блоки питания от 150 Вт и выше (в дешевом корпусе типа Midi Tower устанавливается блок питания 250–300 Вт). Если подходить к его выбору с умом и с учетом того, что конфигурация у компьютера «средняя», то остановиться стоит на блоках с минимальной мощностью 300 Вт.

Кроме того, разгон процессора или видеокарты почти вдвое увеличивает их энергопотребление. Поэтому лучше приобрести блок питания мощностью 350–400 Вт. Конечно, это не означает, что он будет постоянно потреблять 400 Вт, – это для запаса мощности.

Стабильность электропитания также многое значит. Не зря ведь блок питания имеет напряжения 5 и 12 В, а не 5,7 или 11,3 В. Некоторые комплектующие (например, процессор) вообще требуют питания определенной величины (например, 1,7 В). Они получают его от стабилизаторов на материнской плате, которые, в свою очередь, переделывают его из питания 5 В. Поэтому если электропитание нестабильно, то это не только приводит к лишней нагрузке на стабилизаторы материнской платы, но и к нестабильной работе других устройств.

Мощный и стабильный блок питания сегодня является обязательным требованием для персонального компьютера. Если напряжение линий блока питания будет нестабильным (или будет значительно отличаться от эталонных напряжений), то системные компоненты могут сгореть. В частности, к нестабильному питанию очень чувствительны процессоры.

Помимо стабильности, при выборе блока питания следует также учитывать его эффективность. При использовании блока питания с высокой эффективностью можно избежать ненужного расхода энергии. Ведь вы хотите питать компоненты компьютера, а не нагревать проходящий через блок питания воздух.

Таким образом, при покупке нового блока питания или модернизации старого можно дать следующие рекомендации.

• Приобретайте блок питания известной марки, что позволит чувствовать себя уверенным за безопасность компьютера и стабильность его работы.

• Покупайте блок питания с запасом по мощности, но никак не менее 300 Вт. Блоки питания с мощностью менее 300 Вт могут пригодиться лишь для корпусов типа Desktop и Slim Desktop.

• Используйте блок питания с вентиляторами, скорость вращения которых поддается регулировке.

Блоков питания, как и компьютерных корпусов, очень много. Это связано в первую очередь с тем, что мощность комплектующих с каждым днем растет, и это приводит к необходимости модернизации существующих блоков питания.

Блок питания как ответственный за стабильное и, самое главное, достаточное питание в случае необходимости должен заменяться новым. И не обязательно это делать в сервисном центре или вызывать на дом специалиста. Установить и подключить блок питания очень просто. Как это делается, демонстрируется в видеоуроке «Урок 2.2. Замена блока питания».

• 3.1. Общие сведения

• 3.2. Установка материнской платы

Материнская плата (рис. 3.1) является главной составной частью ПК. Это его основной элемент, управляющий внутренними связями компьютера и всеми его компонентами. От ее качества, функциональности и быстродействия напрямую зависят стабильность и скорость работы всей системы.

Рис. 3.1. Материнская плата

От материнской платы зависит очень многое, в частности поддерживаемые процессоры, тип оперативной памяти, тип графического адаптера и т. д.

Важный параметр материнской платы – ее форм-фактор. Именно от него зависит количество слотов расширения, слотов оперативной памяти, интегрированных контроллеров и т. п.

Размер и функциональные особенности построения материнской платы[3] определяет ее спецификация.

Существуют различные форм-факторы материнских плат, отвечающие определенным спецификациям. На сегодняшний день преобладает несколько типов: ATX, LPX, NLX, BTX. Кроме того, есть их уменьшенные варианты: mini-ATX, micro-ATX, flex-ATX, micro-NLX, micro-BTX, pico-BTX и т. д.
