Запас топлива размещается в трех топливных баках емкостью 985 л, расположенных под центральным воздушным каналом. Система регулирования подачи топлива для обеспечения нужной центровки самолета автоматизирована.

Система управления включает аэродинамические поверхности управления в горизонтальном полете и систему струйного управления на вертикальных режимах полета. Продольное управление на вертикальном режиме полета осуществляется дифференциальным изменением тяги сопел, расположенных в носовой и хвостовой части фюзеляжа, а поперечное - дифференциальным изменением тяги сопел, имеющихся на концах крыла; путевое управление осуществляется поворотом сопел продольного управления, которые обычно направлены вниз. На взлетном режиме максимальная сила тяги сопел продольного управления достигает-125 кг. Подаваемый в сопла сжатый воздух отбирается от компрессоров ТРД.

Отмечалась хорошая управляемость СВВП на режиме висения: эффективность продольного и поперечного управления превышала требования к вертолетам MIL Н-8501. Путевое управление обладало меньшей эффективностью.

Вертикальный взлет выполняется следующим образом. При стоянке самолета на земле сопла эжекторов наклонены назад под углом 12°, поэтому летчик выдвигает двухпозиционную стойку носовой опоры шасси, при этом продольный наклон фюзеляжа самолета увеличивается на 12°, а эжекторы занимают вертикальное положение. Самолет взлетает вертикально, когда тяга, создаваемая эжекторами, превышает его вес.

Для перехода в горизонтальный полет продольный наклон самолета изменяется на пикирование, при этом возникает горизонтальная составляющая тяги эжекторов. При скорости полета около 150 км/ч один из двигателей переключается на создание горизонтальной тяги; летчик увеличивает угол продольного наклона самолета на кабрирование, чтобы увеличить угол атаки крыла и обеспечить создание крылом подъемной силы, которая при скорости полета 200 - 210 км/ч полностью уравновешивает вес самолета. После этого второй двигатель также переключается на создание горизонтальной тяги или отключается (для полета с крейсерской скоростью). Створки эжекторной системы закрываются, и процесс перехода в горизонтальный полет считается законченным.

Принцип действия эжекторной системы на самолете XV-4A

А - горизонтальный режим полета, Б - вертикальный режим полета: 1 - сопла поперечных каналов; 2 - смесительная камера; 3 - центральный воздушный канал

Переход из горизонтального режима полета к вертикальному снижению на посадку осуществляется путем направления потока газов ТРД вниз через эжекторы на режиме малого газа. С уменьшением горизонтальной скорости тяга ТРД увеличивается, и вытекающие из них газы направляются в эжекторную систему. Для сокращения времени перехода при скорости полета меньше 110 км/ч угол атаки крыла может быть увеличен выше критического. При уменьшении горизонтальной скорости до нуля продольный наклон уменьшается, и самолет совершает вертикальную посадку. На высоте 6 м ощущалось влияние «воздушной подушки», которое возрастало с уменьшением высоты.

Оборудование. На экспериментальном самолете XV-4A было установлено испытательное оборудование общей массой 136 кг в носовом и хвостовом отсеках. Серийные самолеты предполагалось оснастить съемным контейнером с разведывательным оборудованием под фюзеляжем и радиолокатором большой дальности с широким углом обзора для картографической съемки с высоты 12 км, который позволял бы вести съемку территории, не находясь непосредственно над ней. Специальные датчики должны измерять радиоактивность воздуха.

Размеры:

размах крыла 7,8 м

длина 9,95 м

площадь крыла 9,7 м?

Двигатели 2 ТРД Пратт-Уитни JT-12

взлетная тяга 2x1495 кгс

Массы и нагрузки:

взлетная масса 3270 кг

пустого самолета 2265 кг

Летные данные (расчетные для серийного СВВП):

максимальная скорость 1065 км/ч

крейсерская скорость 835 км/ч

практический потолок 12 200 м радиус действия на высоте 12 км с контейнером с разведывательным

оборудованием массой 272 кг 630 км

перегоночная дальность 960 км

Экспериментальный СВВП XV-4B «Хаммингберд» 2 с комбинированной силовой установкой из подъемно-маршевых и подъемных ТРД

В 1964 г, фирма «Локхид» потерпела очередную неудачу на этот раз с разработкой экспериментального СВВП XV-4A «Хаммингберд» с эжекторной силовой установкой и решила использовать на нем комбинированную силовую установку. В 1966 г. фирма получила от ВВС контракт на разработку усовершенствованного СВВП XV-4B «Хаммингберд» 2 с комбинированной силовой установкой из двух подъемно-маршевых и четырех подъемных ТРД. Самолет XV-4B предназначался для отработки в полете техники вертикального взлета и посадки и систем управления будущих боевых СВВП для ВВС США.

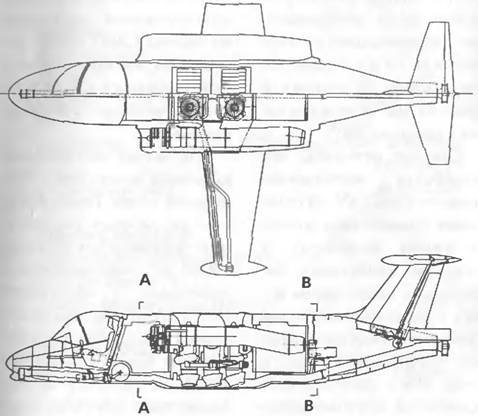

Компоновочная схема СВВП XV-4B

Для ускорения разработки нового самолета было решено сохранить планер самолета XV-4A, заменив силовую установку, поэтому конструкция планера у него такая же, как на СВВП XV-4A, и отличается только основными размерами.

Силовая установка состояла из шести ТРД Дженерал Электрик YJ85-GE-19, из которых два, работавших как подъемно-маршевые, были установлены горизонтально в боковых гондолах, как на СВВП XV-4A, и были снабжены в соплах заслонками, позволяющими отклонять поток газов вбок, а затем выпускать их вниз через два центральных сопла. Спереди и сзади двух центральных сопел в двух отсеках были установлены попарно четыре подъемных ТРД. При вертикальном взлете и посадке газы всех шести ТРД вытекали через компактно расположенные общей группой шесть сопел, создавая общую вертикальную тягу 8165 кгс при расчетной взлетной массе 5710 кг, что обеспечивало тяговооруженность более 1,4. Выбору такой схемы расположения ТРД предшествовали испытания моделей СВВП в масштабе 1:7 с различным расположением двигателей, при этом изучалось также истечение струй из них на экран, имитирующий ВПП, чтобы получить минимальные потери таги ТРД.

Подъемные ТРД YJ85-GE-19 развивали статическую тягу 1370 кгс каждый и отличались высокой удельной тягой, более 8. ТРД имели длину 1,03 и диаметр 0,44 м И прошли испытания общим объемом несколько сотен часов.

Новая силовая установка из шести ТРД прошла длительные испытания на созданном в 1967 г. специальном стенде, на котором отрабатывались все агрегаты силовой установки и ее газовой и струйной системы управления, а также возможные критические случаи при выходе из строя одного или двух двигателей. Общий объем испытаний на стенде составил 25 ч, в течение которых многократно отрабатывались все циклы процесса перехода, занимавшего обычно 15 - 20 с.

На стенде была также имитирована система управления СВВП с помощью отклоняемых сопел ТРД и струйной системы с подачей сжатого воздуха, отбираемого от компрессоров ТРД и подаваемого к соплам на концах крыла, в носовой и хвостовой частях самолета.

Во время испытаний измерялась температура вытекающих газов и определилось направление их растекания по ВПП и воздействие на колеса и опоры шасси. Было найдено необходимым использовать специальные колеса с термостойкой резиной пневматиков, которые были разработаны фирмой «Гудрич» для СВВП.
