Революционная идея о переходе на многокамерные двигатели была принята далеко не сразу. Команда Глушко проводила опыты с однокамерным экспериментальным двигателем ЭД-140, находя новые конструкторские решения, и, когда начались первые проработки межконтинентальной ракеты «пакетной» схемы, взялась за проектирование двигателя РД-105 для первой ступени этой ракеты и РД-106 – для второй. Оба двигателя были однокамерными, и Глушко полагал, что за несколько лет сумеет обойти трудности, в том числе и связанные с высокочастотными колебаниями. Но осенью 1953 года задание было изменено, вес боеголовки увеличен до 5,5 т, и двигатели РД-105 и РД-106 в одночасье оказались не нужны.

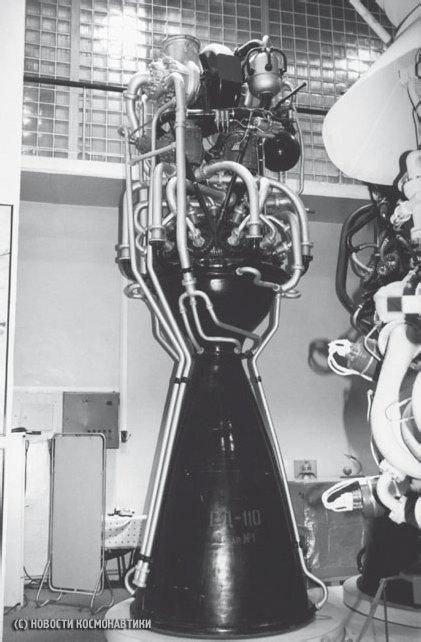

^{Ракетный двигатель РД-110 («Новости космонавтики»)}

Осознав, что новый груз однокамерным двигателям не «потянуть», Валентин Глушко решил сгруппировать четыре аналогичные камеры сгорания (каждая – увеличенный в масштабе модифицированный вариант ЭД-140) в единый блок с общим турбонасосным агрегатом. При этом высота двигателя уменьшилась, снизилась масса как хвостового отсека, так и всей ракеты в целом. Основные принципы модульной конструкции позволяли начать серийное производство двигателя без значительных изменений в существующем производстве.

^{РД-107 – двигатель первой ступени ракеты «Р-7»}

Концепция многокамерности на многие годы стала «коньком» ОКБ-456, и первые серийные двигатели в этом классе – РД-107 и РД-108 – создавались для ракеты «Р-7». В целом они были идентичны друг другу, но имели и существенное отличие.

РД-107 стояли на боковых блоках, а РД-108 – на центральном блоке «А». Пакетная схема подразумевала отделение первой ступени (то есть «боковушек») после выработки ими топлива. Но полет на этом не заканчивался, двигатель центрального блока продолжал работать, общее время горения достигало 250 секунд, то есть в два раза больше, чем могли выдержать графитовые рули, применявшиеся для управления ранее. Кроме того, этим рулям был присущ серьезный недостаток: они создавали потери тяги двигательной установки за счет торможения газового потока на рулях. Нужно было искать принципиально новые подходы. Тогда Василий Павлович Мишин[93], заместитель Сергея Павловича Королёва предложил использовать в качестве управляющих органов не графитовые рули, а дополнительные поворотные рулевые камеры относительно малой тяги (1/6 от тяги основных). При этом центральный РД-108 отличался от боковых РД-107 наличием четырех (вместо двух) рулевых камер и иной конструкцией дросселя.

Валентин Глушко, понимая, какой объем работ по основным двигателям «обрушивается» на его коллектив, просил не отвлекать ОКБ-456 камерами малой тяги. Поэтому проектирование рулевых двигателей поручили отделу № 12 ОКБ-1 под руководством Михаила Васильевича Мельникова[94].

Таким образом, вся двигательная установка «Р-7» должна была состоять из тридцати двух камер сгорания: двадцати основных и двенадцати рулевых.

Отработка вариантов установки проводилась на масштабных прототипах двигателей. К примеру, для испытаний одновременного воспламенения топлива в 32 камерах рядом с основным огневым стендом был создан отдельный стенд, на котором в общей сложности провели несколько тысяч «прожигов» двигателей без выходов на главный режим. Параллельно шла отработка камеры сгорания на основном режиме. В итоге инженерами ОКБ-456 был приобретен опыт для создания основного агрегата кислородно-керосинового двигателя – камеры с давлением газа 60 атмосфер и более.

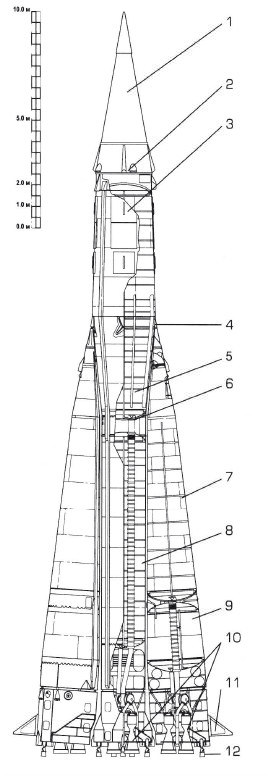

^{Схема межконтинентальной баллистической ракеты «Р-у» (рисунок А. Шлядинского): 1 – носовой конус с боевой частью; 2, 6 – приборные отсеки; 3 – антенны телеметрической системы; 4 – башмаки силового пояса; 5, у – баки окислителя; 8, 9 – баки горючего; 10 – многокамерные маршевые двигатели центрального и боковых блоков; 11 – аэродинамические рули; 12 – рулевые камеры сгорания}

Возросший объем работ потребовал расширения стендовой базы. Сергей Королёв предложил перенести испытания двигателей на стенд филиала № 2 НИИ-88 в Загорске. Однако Валентин Глушко воспротивился этому и обратился в вышестоящие инстанции с письмом, в котором резонно указывал, что в случае переноса базы в Загорск возникнут объективные трудности в доведении двигателей «Р-7»: не имея возможности испытывать их на месте, инженеры будут вынуждены «путешествовать» между городами, а только на автомашине путь между Химками и Загорском занимает четыре часа. Аргументы Валентина Петровича возымели действие – стенд для испытаний двигателей постановили строить в Химках.

Двадцать четвертого июля 1954 года эскизный проект ракеты «Р-7» был завершен. В августе, после рассмотрения и одобрения проекта Межведомственной экспертной комиссией, смежные организации получили технические задания. К созданию летных образцов ракеты подключались более двухсот научно-исследовательских институтов, конструкторских бюро и заводов.

Но еще до завершения эскизного проектирования, в марте того же года, правительство Советского Союза распорядилось начать поиск места под новый ракетный полигон. В то время никто и предположить не мог, что этому полигону предстоит стать первым космодромом планеты Земля.

Испытательные запуски первых советских баллистических ракет проводились на полигоне Капустин Яр в Астраханской области. Однако для многоступенчатой ракеты с дальностью полета 8000 км этот полигон не годился. Дело в том, что трасса полета проходила в восточном направлении – фактически через всю азиатскую часть Советского Союза. Нужно было отчуждать новые районы для падения отработавших ступеней ракет, создать новые измерительные пункты (ИПы), выбрать подходящие районы для пунктов радиоуправления полетом ракеты (РУПы), оборудовать боевые поля падения головной части в восточных районах страны (на Камчатке и в акваториях Тихого океана). Также требовалось разработать систему транспортирования отличавшихся значительными размерами блоков ракеты «Р-7» к месту старта.

Семнадцатого марта 1954 года военным и промышленности было предписано к 1 января 1955 года произвести выбор полигона для испытаний ракеты «Р-7», а 20 мая вышло соответствующее постановление Совета министров о проведении рекогносцировочных работ в подходящих районах.

Для выбора места полигона была образована Государственная комиссия во главе с гвардии генерал-лейтенантом артиллерии Василием Ивановичем Вознюком, начальником полигона Капустин Яр. Комиссия руководствовалась рядом соображений: расстояние между местом старта и местом падения головной части должно быть не менее 7000 км; трассе полета не следует проходить над населенными пунктами; малонаселенные районы по ней могут быть без проблем отчуждены в пользу Министерства обороны; поблизости от полигона должен находиться водоем, способный в изобилии обеспечить водой людей и технику.

В ходе обсуждения комиссия остановилась на трех основных вариантах.

Первый вариант – Марийская автономная республика, где во время войны образовались огромные вырубки леса, были проложены хорошие транспортные пути, но при том там имелось сравнительно редкое население. Во время детальной проработки варианта обнаружили, что он не удовлетворяет требованиям к трассе полета.

Тогда взоры комиссии обратились ко второму варианту – западному побережью Каспийского моря (район Астраханской области и Дагестана). Однако выяснилось, что если новый полигон построить там, то некуда будет «приткнуть» пункты радиоуправления полетом. Из-за многочисленных гор и холмов радиолуч наземной станции управления не достигнет борта ракеты на отдельных участках ее полета и прежде всего на наиболее важном – в первую минуту после ее отрыва от стартового стола.
