При отвертывании казенника от трубы пользуются сквозным отверстием О в шаровой пяте, в которое вставляется ломик. Этим отверстием пользуются также для окончательного поджатия при навертывании казенника на трубу.

Для разборки ствол необходимо положить (примерно в горизонтальном положении) на деревянные подставки (козлы), после чего вставить в отверстие казенника ломик и, удерживая трубу от вращения (удерживать ее должны два-три человека), отвернуть казенник от ствола, вращая ломик в левую сторону (повернувшись лицом к дульной части). Если нажатия руки на ломик недостаточно, то разрешается по концу ломика ударить молотком. Если труба при этом будет проворачиваться, то необходимо ее зажать в обойме двуноги, что облегчит процесс свертывания казенника.

Для разборки хомута с опорами (рис. 14) необходимо вытащить шплинт, отвернуть гайку, выбить болт 40 и снять зажим ЗЖ и хомут с опорами, затем выбить штифт 48 барашка, свернуть барашек 44 и снять прижимную планку 43 с трубы ствола.

а

б

в

г

д

е

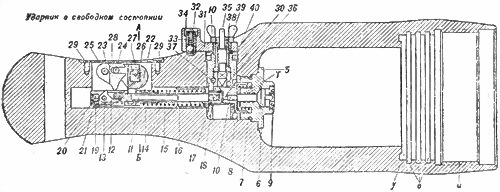

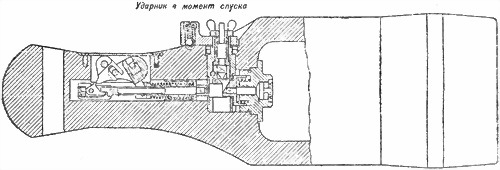

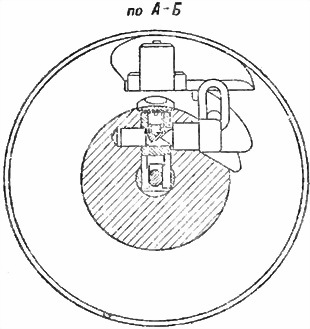

Рис. 15. Стреляющее приспособление:

а — ударник в свободном состоянии; б — ударник в момент спуска; в — ручка рычага в момент спуска ударника; г — боек жесткий; д — боек застопорен; е — разрез казенника по АВ; 5 — корпус (1-27); 6 — боек (1-28); 7 — пружина (1-29); 8 — основание бойка (1-30); 9 — упор (1-31); 10 — штифт; 11 — ползун ударника (1–3); 12 — собачка (1–4); 13 — ось (1–5); 14 — втулка упорная (1–9); 15 — пружина ударника (1-10); 16 — втулка ударника (1-11); 17 — наконечник (1-12); 18 — штифт (1-13); 19 — пластинчатая пружина (1–6); 20 — планка (1–7); 21 — винт (1–8); 22 — рычаг (1-34); 23 — крючок (1-32); 24 — палец; 25 — ось крючка (1-33); 26 — ручка рычага (сб. 1–7); 27 — винт (1-23); 28 — крышка (планка) (1-38); 29 — винт (1-39); 30 — корпус выключателя (1-14); 31 — ручка выключателя (1-20); 32 — шарик (1-21); 33 — пружина ручки (1-22); 34 — крышка ручки (1-23); 35 — стопор (1-18); 36 — втулка (1-16); 37 — шпилька (1-17); 38 — втулка нарезная (1-15); 39 — барашек (1-25); 40 — резьбовое кольцо (1-19); 49 — винт установочный (1-26); 51 — стопорный винт ручки (1-24); Р — ручка; Т — кольцевые выточки; Ю — фланец; в — резьба; е — выточки (лабиринт); у — кольцевой уступ.

Для сборки ствола необходимо предварительно поставить хомут с опорами Х (рис. 13) (если последний был снят).

Сборку хомута с опорами производить следующим образом:

1. Надеть хомут между кольцевыми выступами в.

2. Надеть прижимную планку 43 на специальный болт 42, патрубком вниз.

3. Навернуть на нарезную часть специального болта 42 барашек 44 и закрепить его штифтом 48 барашка.

4. Вставить болт 40, навернуть на него гайку и поставить шплинт.

5. Уложить трубу на подставки и навернуть с помощью ломика казенник, который в конце резьбы подтянуть, легко ударяя по ломику молотком.

Инструмент для разборки ствола (рис. 66): ломик сб. 3 (35), универсальный гаечный ключ, ручник (молоток), пробойник 15, слесарные крючки для вынимания обтюрирующего кольца (изготовляются средствами части).

Примечание. Обтюрирующее кольцо вынимается только для замены его; с этой целого старое обтюрирующее кольцо вынимается при помощи слесарных крючков, изготовленных из проволоки, и взамен его вставляется новое (из числа запасных). В этом случае при сборке ствола, необходимо очень хорошо подтянуть казенник на резьбе трубы, так, чтобы обтюрирующее кольцо вошло в соответствующие уступы казенника и трубы.

Стреляющее приспособление (рис. 15 и 16), состоящее из: стреляющего механизма С, ударного механизма У и выключателя В (рис. 16), служит для производства выстрела посредством удара бойком по капсюлю основного заряда мины, после ее опускания в канал ствола, или посредством накола этого капсюля на боек в конце скольжения мины по каналу ствола. Таким образом стреляющее приспособление обеспечивает производство выстрела двумя способами:

а) действием ударного механизма стреляющего приспособления, который взводится после заряжания миномета;

б) жестким самонаколом мины при опускании ее в канал ствола.

Стреляющее приспособление имеет выключатель, от положения которого зависит способ производства выстрела.

Стреляющий механизм (рис. 16 и 16) состоит из корпуса 5, бойка 6, пружины 7, основания бойка 8, упора 9 и штифта 10.

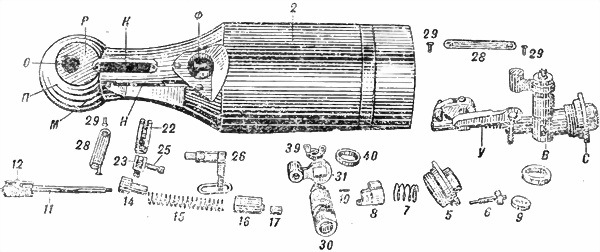

Рис. 16. Казенник в разобранном виде:

2 — корпус казенника; 5 — корпус бойка (1-27); 6 — боек (1-28); 7 — пружина (1-29); 8 — основание бойка (1-30); 9 — упор (1-31); 10 — штифт; 11 — ползун ударника (1–3); 12 — собачка (1–4); 14 — втулка упорная (1–9); 15 — пружина ударника (1-10); 16 — втулка ударника (1-11); 17 — наконечник (1-12); 22 — рычаг (1-34); 23 — крючок (1-32); 25 — ось крючка (1-33); 26 — ручка рычага (сб. 1–7); 28 — крышка (1-38); 29 — винты (1-39); 30 — корпус выключателя (1-14); 31 — ручка выключателя (1-20); 39 — барашек (1-25); 40 — резьбовое кольцо (1-19). К, Ф, М, Н — отверстия (гнезда) для стреляющего приспособления; П — шаровая пята; Р — грани пяты; О — отверстие для свертывания казенника; С — стреляющий механизм; У — ударный механизм; В — выключатель.

В корпусе 5 помещается боек 6, который спереди закрыт ввинченным упором 9. Упор 9 имеет центральное отверстие для прохода полусферической (передней) части бойка. В задней части корпус имеет патрубок, на который надевается пружина 7, а на конец бойка 6 навертывается основание бойка 8; закрепляющееся штифтом 10.

Собранный таким образом стреляющий механизм ввертывается в казенник со стороны дна казенника (в цилиндрическом отверстии казенника и на корпусе 5 имеется резьба). Если теперь ударить вдоль оси по хвосту основания бойка, то последний, сжимая пружину 7, вместе с бойком 6 продвинется вперед, полусферическая часть бойка выйдет за передний срез упора 9 и ударит по капсюлю основного заряда мины.

После удара сжатая пружина 7 возвратит боек в первоначальное положение.

Если хвост основания бойка поджать вперед и в этом положении закрепить, то будет обеспечен постоянный выход полусферической части бойка за передний срез упора 9, что позволит заряжаемой мине накалываться капсюлем на боек.
